工业建筑系统综合布线概述

发布者:兆龙管理员 发布时间:2021-02-06
分享到:

1. 工业建筑系统综合布线概述

1.1. 术语解释

1.1.1. 自动化岛(自动化区域)

工业建筑物内安装控制、监视、过程保护等系统的场所

1.1.2. 自动化插座

为自动化岛提供接口的固定的连接硬件

1.1.3. 楼层线缆

用于连接楼层配线架到中间配线架的线缆

1.1.4. 楼层配线架

用于连接楼层线缆和其他布线子系统、有源设备的配线架

1.1.5. 中间线缆

连接中间配线架和电信插座的线缆

1.1.6. 中间配线架

用于连接中间线缆和其他布线子系统、有源设备的配线架

1.2. 工业建筑系统综合布线

工业建筑系统的环境不同于一般商业建筑布线系统环境,工业环境下,综合布线需要考虑的因素比普通建筑的要复杂,需要考虑诸如:液体、潮气、灰尘、颗粒、震动、冲击、电磁干扰、化学腐蚀等环境因素对综合布线系统寿命的影响。需要根据实际工业环境进行充分识别和区分,选用合适不同环境的铜缆、光缆、连接硬件,充分保证综合布线的使用安全和使用寿命。

1.3. 工业建筑系统综合布线架构

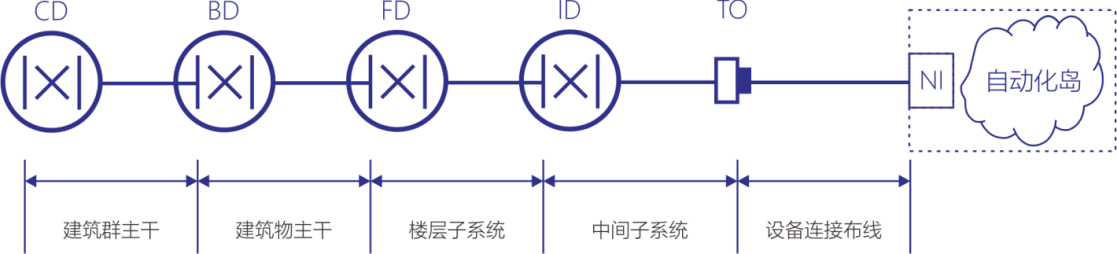

CD:建筑群配线架 BD:建筑区配线架 FD:楼层配线架 ID:中间配线架 TO:信息插座 NI:网络接口

【图1-2】:工业建筑系统综合布线架构

工业建筑系统综合布线一般包含4个子系统:

建筑群主干子系统

与一般商业布线系统的建筑群主干子系统相同

建筑物主干子系统

与一般商业布线系统的建筑物主干子系统相同

楼层布线子系统

 从楼层配线架FD开始到中间配线架ID,包含:

 楼层电缆

 连接硬件(信息模块/配线架、跳线)

尽管设备连接线包含在通道中,但不是该系统的一部分,这是基本分层拓扑所需的附加连接

中间布线子系统:

 中间电缆

 连接硬件(信息模块/配线架、跳线)

 信息插座

尽管设备软线和设备连接软线包含在通道中,但它们是特定的应用,因此不被视为该系统的一部分

1.4. 环境分级MICE

1.4.1. M:机械特性

根据工业环境震动、挤压、冲击等机械特性程度,机械特性分级为:M1、M2、M3三个级别。

1.4.2. I:入侵特性

根据工业环境下粉尘、杂物颗粒直径大小和是否有液体浸泡、以及浸泡时间,入侵特性分级为:I1、I2、I3三个级别。

1.4.3. C:气候和化学特性

根据工业环境下温度、温度变化程度、湿度、阳光辐射以及盐/海水、油、含硫化合物、含氟化合物、氮氧化物的浓度,气候和化学特性分级为:C1、C2、C3三个级别。

1.4.4. E电磁环境分级

根据工业环境下静电、辐射、磁场的强弱,以及与马达、发射机、继电器等大功率设备的距离大小,电磁环境分级为:E1、E2、E3三个级别。

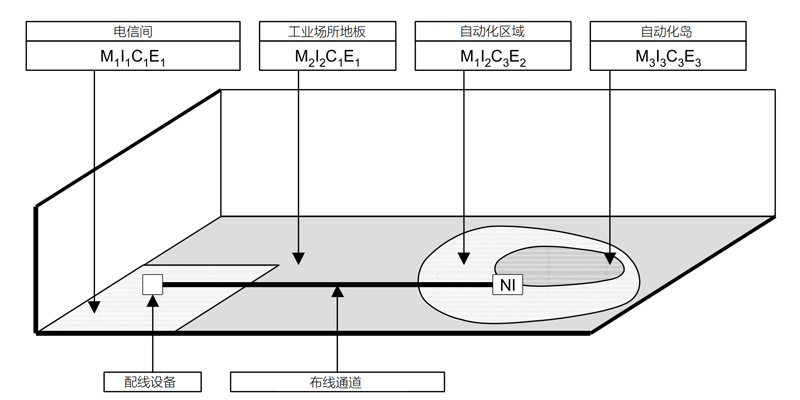

1.4.5. 典型工业建筑系统 MICE分类图



【图1-8】典型工业建筑系统 MICE分级图

2. 工业建筑系统综合布线设计

工业建筑系统的综合布线设计应根据项目需求、结合项目实际环境情况,对环境因素M.I.C.E作充分的识别和评级,进行合理的规划设计,选用合适的综合布线产品,保证综合布线使用安全的同时,保证使用寿命,完成项目需求。

2.1. 设计依据

ISO/IEC11801 信息技术-用户基础设施结构化布线

ANSI/TIA-1005-A-2012 工业厂房用电信基础设施标准

ISO/IEC TR 29106  信息技术.综合布线.MICE环境分类介绍

GB/T 18233.3 信息技术用户建筑群通用布缆--第3部分:工业建筑群

ISO/IEC 11801-3 信息技术-用户房屋用的普通电缆线路--第3部分:工业厂房

2.2. 工业建筑系统综合布线要点

2.2.1. 生命财产的安全

工业场所内部一般办公区域,为防止火灾带来的生命财产安全危害,应选用LSZH阻燃护套的水平通信电缆。

2.2.2. 数据的安全

2.2.2.1. 电磁干扰

工业场所内部高速运作的设备众多,产生各种干扰的干扰源设备量大,为避免传输信号失真、紊乱,宜选用屏蔽的水平电缆、屏蔽连接组件,解决电磁干扰问题。

2.2.2.2. 数据冗余备份

为保证各种意发生后,网络传输和控制不会发生间断,宜对工业场所内部作1+1冗余结构设计。

2.2.3. 防油污

工业场所内部水平电缆、连接组件应具有防油污性能,避免因油污腐蚀造成网络故障。

2.2.4. 防粉尘

工业场所内部水平电缆、连接组件应具有防粉尘性能,避免因粉尘堆积造成网络故障

2.2.5.

工业场所内部水平电缆、连接组件应具有防水性能,避免因进水造成网络故障

2.2.6. 防鼠啮

对有鼠患或穿过室外无遮挡的,应选用具有防鼠啮性能的电缆,具有防鼠啮措施的连接器组件。

2.2.7. 柔韧性

对经常移动的电缆,应选用PUR柔性护套电缆。

2.2.8. UV

对暴露在阳光直射区域的铜缆应具有良好的抗UV性能。

3. 兆龙互连——工业建筑系统综合布线产品解决方案

3.1.  M1I1C1E1级工业环境综合布线产品解决方案

3.1.1. CAT6四对非屏蔽(U/UTP)LSZH护套数据电缆

3.1.2. 24口空网络配线架

3.1.3. 网络理线架

3.1.4. CAT6非屏蔽网络信息模块

3.1.5. CAT6非屏蔽(U/UTP)LSZH护套网络跳线

3.1.6. 86网络信息面板

3.1.7. 现场端接连接器MTPL

3.1.8. 室内单模12芯LSZH护套光缆

3.1.9. 光纤尾纤

3.1.10. LC光纤适配器

3.1.11. 单模双工LSZH护套LC光纤跳线

3.2.  M2I2C2E2级工业环境综合布线产品解决方案

3.2.1. CAT6四对屏蔽(F/UTP)LSZH护套数据电缆

3.2.2. CAT6屏蔽24口网络配线架

3.2.3. 网络理线架(ZHCM1UL12)

3.2.4. CAT6单屏蔽(F/UTP)LSZH护套网络跳线

3.2.5. GYXTW中心管式室外光缆

3.2.6. GYTS松套层绞式室外光缆

3.2.7. 光纤配线架

3.2.8. 光纤尾纤

3.2.9. LC光纤适配器

3.2.10. 单模双工LSZH护套LC光纤跳线

3.3.  M3I3C3E3级工业环境综合布线产品解决方案

3.3.1. CAT6 双屏蔽(SF/UTP)阻燃护套数据电缆

3.3.2. CAT6双屏蔽(SF/UTP)PUR柔性、耐油护套数据电缆

3.3.3. CAT6屏蔽(F/UTP)铠装LSZH+NYLON双护套防鼠啮、防蚁数据电缆

3.3.4. CAT6双屏蔽(SF/UTP)PUR柔性耐油护套RJ45-RJ45跳线

3.3.5. CAT6A双屏蔽(S/FTP)PUR柔性耐油护套RJ45-M12(X code)跳线

3.3.6. CAT6A双屏蔽(S/FTP)PUR柔性耐油护套M12-M12(X code)跳线

3.3.7. CAT5E双屏蔽(SF/UTP)PUR柔性耐油护套RJ45-M12(D code)跳线

3.3.8. CAT5E双屏蔽(SF/UTP)IP67防护PUR柔性耐油护套M12-M12(D code)跳线

3.3.9. CAT6双屏蔽(SF/UTP)IP67防护RJ45-RJ45跳线

3.3.10. CAT6屏蔽IP67防护RJ45信息模块

3.3.11. 防水面板

3.3.12. 防水底盒

3.3.13. LC单模IP67防护光纤跳线

3.3.14. LC双工IP67防护光纤适配器
