1. 金融建筑系统综合布线设计

1.1. 金融建筑系统概述

金融建筑,是为银行业及其衍生品交易、证券交易、商品期货交易、保险业等金融业务提供服务的建筑。

本产品解决方案主要针对新建、扩建、改建的金融建筑,而不包含金融行业中的银行金库、货币发行库等特殊金融场所,系统设计应安全可靠、经济合理、技术先进、节能环保。

1.2. 金融建筑系统分级

金融建筑等级应根据建筑物中金融设施在国家金融系统运行、经济建设及公众生活中的的重要程度以及该金融设施运行失常可能造成的危害程度等因素进行分级。

特级金融建筑

金融建筑运行失常时有下列情形之一的

在全国或更大范围内造成金融秩序紊乱的

给国民经济造成巨大损失的

在全国或更大范围内对公众生活造成严重影响的

一级金融建筑

金融建筑运行失常时有下列情形之一的

在大范围内造成金融秩序紊乱的

给国民经济造成较大损失的

在大范围内对公众生活造成严重影响的

二级金融建筑

金融建筑运行失常时有下列情形之一的

在有限范围内造成金融秩序紊乱的

给国民经济造成损失的

在较小范围内对公众生活造成严重影响的

三级金融建筑

不属于特级、一级、二级的金融建筑

1.3. 金融建筑系统的综合布线

1.3.1. 生命财产安全

金融建筑是重要的场所,在进行综合布线设计时,防火安全首要考虑。主干电缆和重要区域的电缆采用CMP阻燃等级的电缆和OFNP阻燃等级的光缆,普通办公场所和非金融区采用LSZH护套的铜缆和光缆。

1.3.2. 数据安全

屏蔽

屏蔽铜缆系统,将来自外界的干扰通过自身屏蔽材料泄放到地,保证网络数据的保密性和安全性。

信息发布系统的控制电缆、数据电缆、光缆,采用金属导管(槽)保护,并可靠接地。

专用通信系统

特级、一级、二级金融建筑应设置金融业务专用通信接入系统,并支持多个运营商接入

特级、一级、二级金融建筑的生产业务专用数据通信主干链路应自成体系,并与其他网络隔离

特级、一级、二级金融建筑设置专用电话程控交换机

冗余设计

特级、一级、二级金融建筑的生产业务专用数据通主干链路应采用1+1冗余结构设设计

WAP接入点采用1+1冗余结构设计

1.3.3. 高速

机房数据中心采用MPO连接方案

主干部分采用OM4多模光缆

水平铜缆系统采用Cat6A铜缆系统

1.3.4. 智能管理

对大规模的数据中心,建议采用电子配线设备对信息点或配线设备进行管理,方便后期维护和管理。

1.3.5. 办公区域内应设置WAP注1覆盖

WAP的密度应随着人数、建筑面积的增加而增加

WAP接入点采用现场端接连接器(MPTL),以保证传输性能和支持不同级别的POE应用

1:WAP:Wireless Access Point,无线接入点

WAP设置图

2. 设计依据

ISO/IEC 11801《信息技术-用户基础设施结构化布线

GB/T50311《建筑与建筑群综合布线系统工程设计规范》

GB/T50314《智能建筑设计标准》

YD/T 926.1《大楼综合布线系统总规范》

YD/T 926.2《综合布线用电缆、光缆技术要求》

YD/T 926.3《综合布线用连接硬件技术要求》

JGJ 284《金融建筑电气设计规范》

3. 兆龙互连产品解决方案

根据金融建筑系统特点和设计依据,我们为金融建筑系统采用“数据机房MPO(多芯光纤连接器)、主干OM4多模光缆/OS2单模光缆+6A屏蔽系统”FTTB+LAN系统解决方案,满足项目需求的同时,满足未来网络平滑升级。

3.1. 工作区子系统

3.2. 水平区子系统

3.3. 管理间子系统

3.4. 垂直子系统

3.5. 设备间子系统

3.6. 建筑群子系统

3.7.  智能电子配线管理系统

3.7.1.  智能电子配线管理平台


采用可视化图形界面,任何操作通过鼠标点击或拖拽完成。

采用B/S架构,支持客户端多种浏览器

多平台支持,支持Linux、Windows server、WindowsXP、Windows7

多语言支持,支持英文、中文界面及操作

信息点/配线架端口采用不同的颜色表现状态

授权多种工作模式和权限划分

关键数据、信息的导入、多形式报表输出

楼层图导入、信息点坐标信息导入

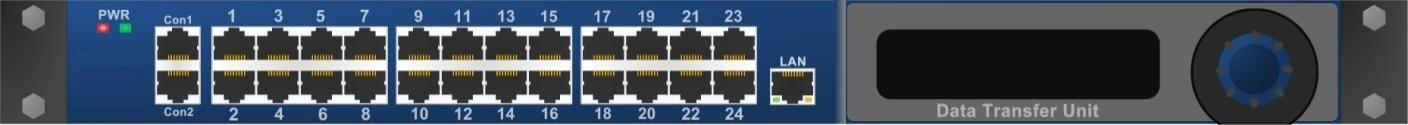

3.7.2.  电子配线智能管理单元


       采集配线架的数据,加工处理后上传给Server

通过内置WebSever对下连配线架进行初始设置

在机房环境给客户提供系统状态信息

通过DTU旋钮键盘对系统进行操作

提供24个标准RJ45接口,1~16只能连接配线架,17~24即能用于连接配线架,也可以用于级联DTU

支持Web-Server设置IP,建筑物信息,配线间机柜信息,配线架信息

提供一个OLED显示屏,显示LOGO、本DTU的IP地址、本DTU的ID

OLED屏幕界面支持中英文显示,根据不同的工作状态,可显示提示信息或进度条。

提供了一个Con1的上连DTU端口,一个Con2的管理端口

3.7.3.  S型智能6类非屏蔽配线架


       提供24个增强型Cat6 网络通讯端口

内置扫描IC,自动扫描端口连接关系

提供1个RJ45管理端口(红色),连接DTU

每个通讯端口上方具有一个LED(红色)端口LED提供两种状态:

慢闪烁:指示跳线连接或断开(端口为空,表示需要连接;端口已经连接,则表示需要断开)

快闪烁:告警指示,表示本端口有非法连接或断开操作

配线架右侧具有一个双色LED,可以显示红或绿色,以表示通讯端口IDC的连接端。

标准机柜安装,1U高度

3.7.4.  S型智能6类非屏蔽跳线


符合TIA/EIA CAT6标准的传输性能

9、10两针用于配线架端口间连接状态的传输

性:500次以上插接

线缆外径:4.57mm

触点材料:磷青铜,50微英寸镀金

   体:23AWG的多股铜线

护套材料:LSZH

绝缘强度:60Hz1000VAC条件下1分钟

耐压等级:150VAC

绝缘电阻:500M

3.7.5.  K型智能模块化配线架(Keystone安装空架)


提供24个标准Keystone安装口,支持各类Keystone结构模块

K型配线架兼容支持UTP及FTP系统

在每个Keystone安装口上部具有2个镀金触点,及一个LED(红色)端口LED提供两种状态:

慢闪烁:指示跳线连接或断开(端口为空,表示需要连接;端口已经连接,则表示需要断开)

快闪烁:告警指示,表示本端口有非法连接或断开操作

内置扫描IC,自动扫描端口连接关系

提供1个RJ45管理端口(红色),连接DTU

配线架右侧具有一个双色LED,可以显示红或绿色,以表示模块IDC的连接端

3.7.6.  K型智能六类非屏蔽跳线


符合TIA/EIA CAT6标准的传输性能

9、10两针用于配线架端口间连接状态的传输

性:500次以上插接

线缆外径:4.57mm

触点材料:磷青铜,50微英寸镀金

   体:23AWG的多股铜线

护套材料:LSZH

绝缘强度:60Hz1000VAC条件下1分钟

耐压等级:150VAC

绝缘电阻:500M

3.7.7.  S型智能光纤配线架-24口,双工LC


提供24个标准光纤双LC接口,

LC接口可以选择OM3、OM4多模,或者是SM单模

在每个LC接口中间具有2个镀金触点,上部有一个LED(红色)

内置扫描IC,自动扫描端口连接关系

提供1个RJ45管理端口(后部),连接DTU

配线架右侧具有一个双色LED,可以显示红或绿色,以表示LC后端的连接端。

标准机柜安装,1U高度

推拉式抽屉结构,带自锁功能

3.7.8.  S型智能多模OM3光纤跳线


铜触针提供用于配线架端口间连接状态的传输

线缆外形:光纤+铜缆+光纤,并排结构

   针:1.5mm直径,采用50微英寸镀金磷青铜,带弹簧;

体:26AWG

导体数量:2芯光纤+2芯导线

   套:LSZH
