兆龙6A类非屏蔽连接器通过Intertek第三方测试

发布者:兆龙互连 发布时间:2022-10-27
分享到:

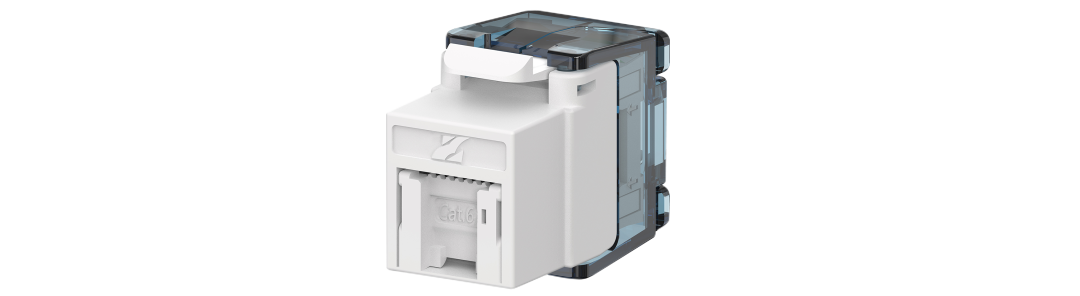

继兆龙6A类屏蔽连接器不久前通过了Intertek第三方测试之后,近日,兆龙6A类非屏蔽连接器(产品代码:G010105-006 / ZK6ASU180D)也通过了Intertek第三方测试。兆龙6A类非屏蔽连接器的传输性能同样严格按照IEC 60512-27-100所规范的测试方法进行测试,测试结果证明兆龙6A非屏蔽连接器的传输性能满足ISO/IEC 11801-1 Category 6A、TIA-568.2-D Category 6A以及IEC 60603-7-41的所有传输参数要求。

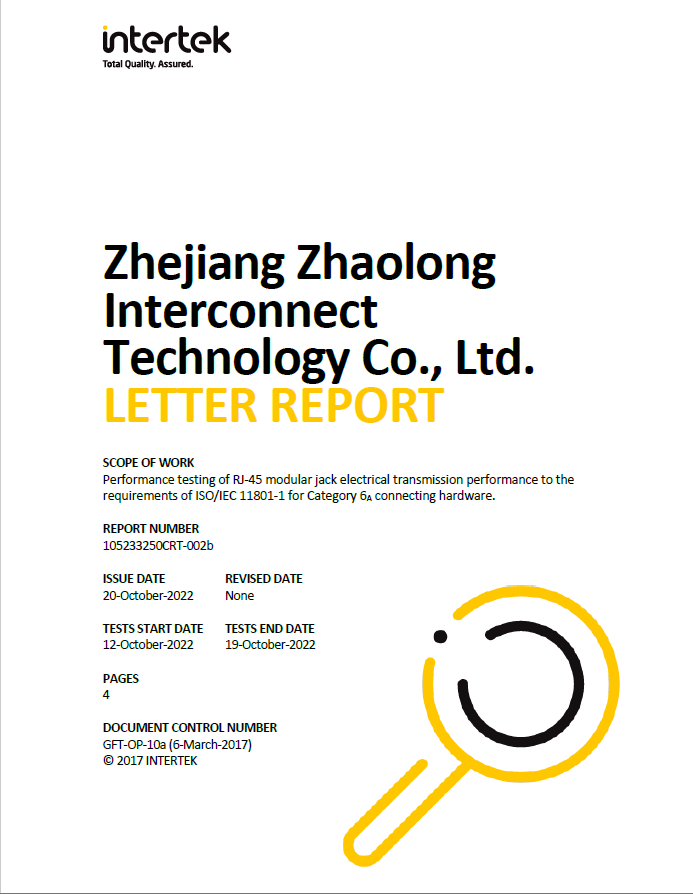

测试报告封面

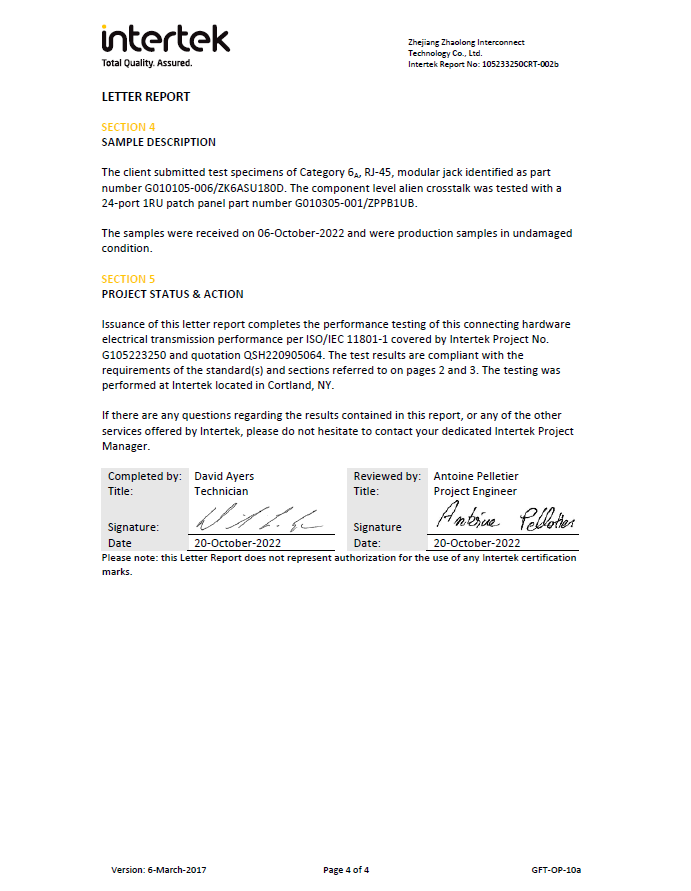

测试报告封面


与6A屏蔽连接器相同,6A非屏蔽连接器的传输性能测试中,连接器的近端串扰(NEXT)测试必须按照IEC 60512-27-100的规定执行测试插头的矢量响应分析。兆龙6A类非屏蔽连接器的近端串扰的正反向所有28个矢量响应值都满足ISO/IEC 11801-1 Category 6A和TIA-568.2-D Category 6A的标准要求。


一个能正常运作的综合布线系统需要具备足够的抗电磁干扰能力,即通常所说的电磁兼容(EMC)特性。对于屏蔽布线系统及其组件,金属屏蔽起到了抑制和阻隔电磁辐射的作用,屏蔽系统和组件通过转移阻抗(≤100 MHz)和耦合衰减(≥30 MHz)这两个参数衡量其屏蔽效能的优劣。而对于非屏蔽布线系统及其组件,由于没有金属屏蔽,系统和组件需要通过其平衡性去抑制耦合至线对的共模噪声。对于非屏蔽连接器,其一对平衡传输线通过横向转换损耗(TCL)和横向转换转移损耗(TCTL)这两个参数衡量其平衡性的优劣。兆龙全系列连接器产品在概念设计阶段就引入了全波电磁仿真技术,通过精确的仿真确定产品模型的平衡性能。同时,兆龙实验室配置的符合IEC 60512-27-100的平衡测试治具使得兆龙连接器产品能够严格按照国际标准规范测试平衡属性,确保最终产品的平衡性能远超国际标准的规范要求。

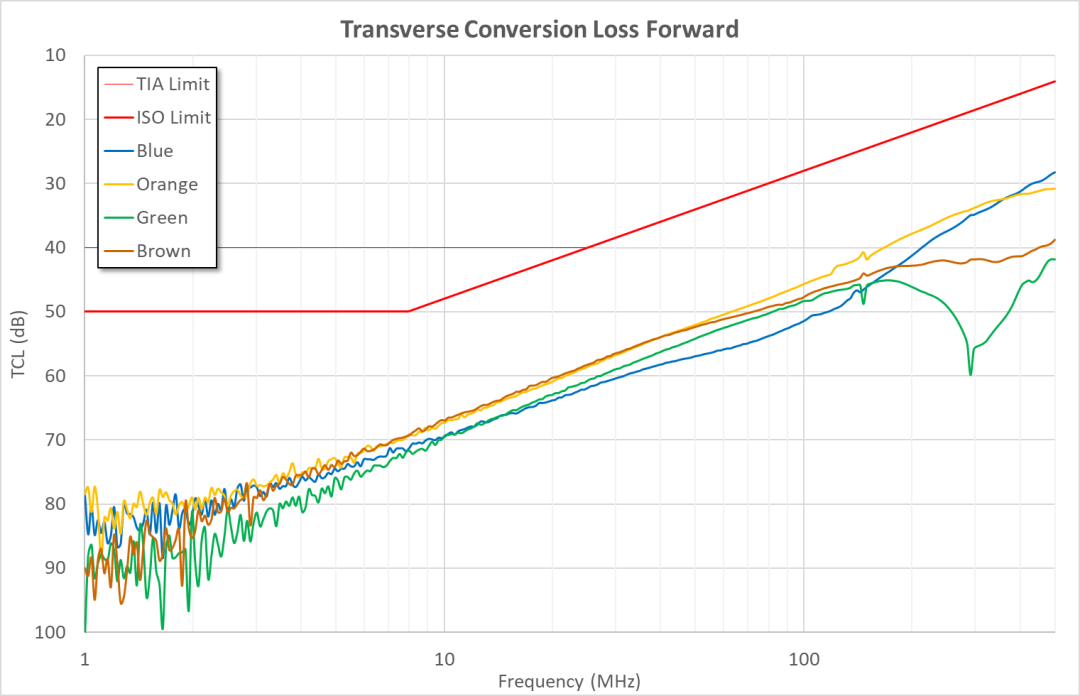

6A类非屏蔽连接器的

正向TCL

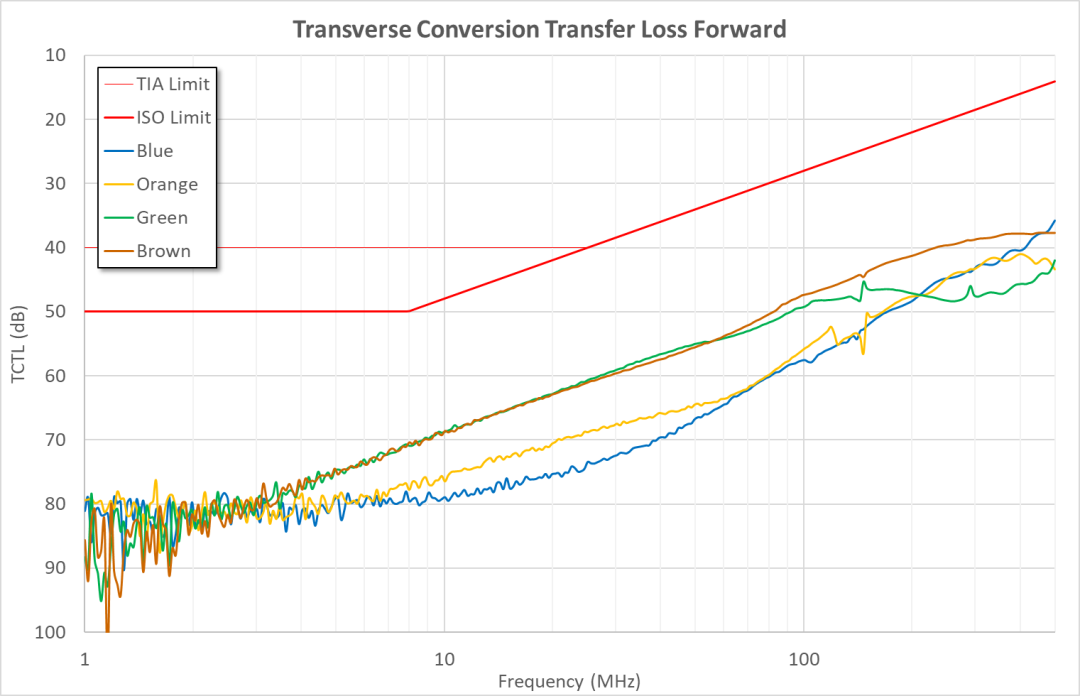

6A类非屏蔽连接器的

正向TCTL


当一个平衡布缆系统内的数据传输速率超过1 Gb/s时,相邻两个通道之间的电磁干扰就会对信号传输带来不可忽视的影响。尤其对于6A类布线系统,当其支持10GBASE-T,最高工作频率达到500 MHz时,相邻通道之间的外部串扰(alien crosstalk)会成为影响通信系统误码率的重要噪声源。因此,EA级(6A类)永久链路和信道的外部串扰特性是ISO/IEC 11801-1以及TIA-568.2-D的规范性要求。同样的,6A类对绞电缆和6A类连接器的外部串扰特性也是IEC 61156-5和IEC 60603-7-41/51的规范性要求。兆龙6A类连接器在产品设计阶段通过电磁仿真技术提出了新型绝缘位移连接(IDC)结构设计,使得兆龙6A类非屏蔽连接器在标准配线架上,按照IEC 60512-25-9的测试方法验证其外部近端串扰功率和(PS ANEXT)和外部远端串扰功率和(PS AFEXT)满足ISO/IEC 11801-1、TIA-568.2-D和IEC 60603-7-41的标准要求。

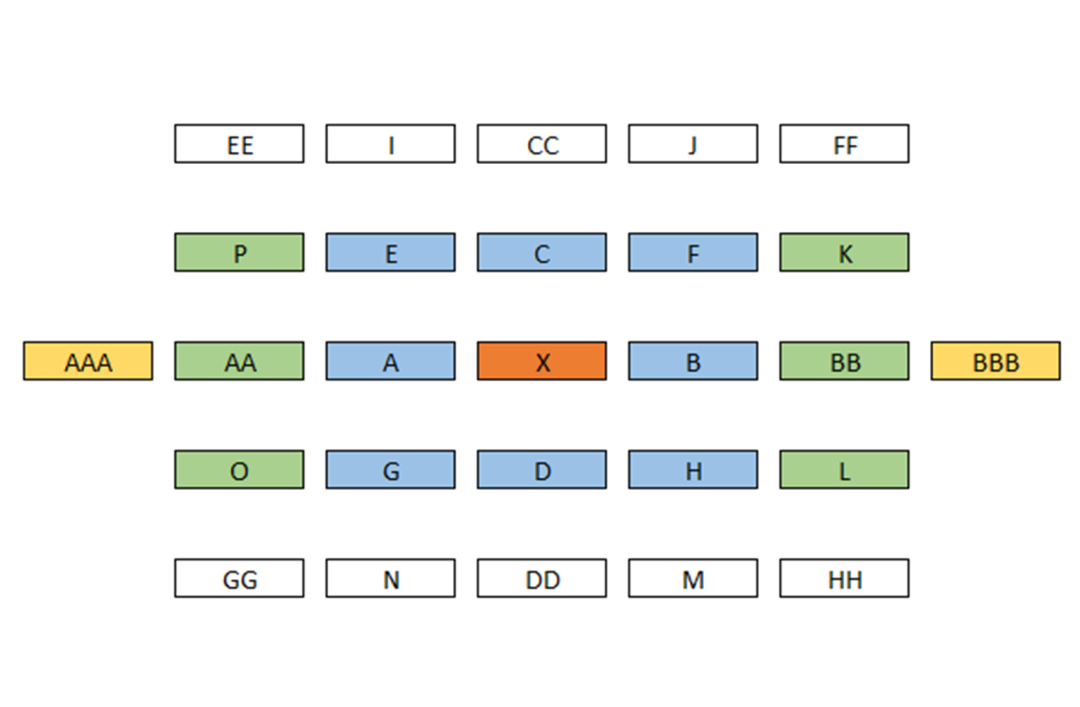

测试原理图

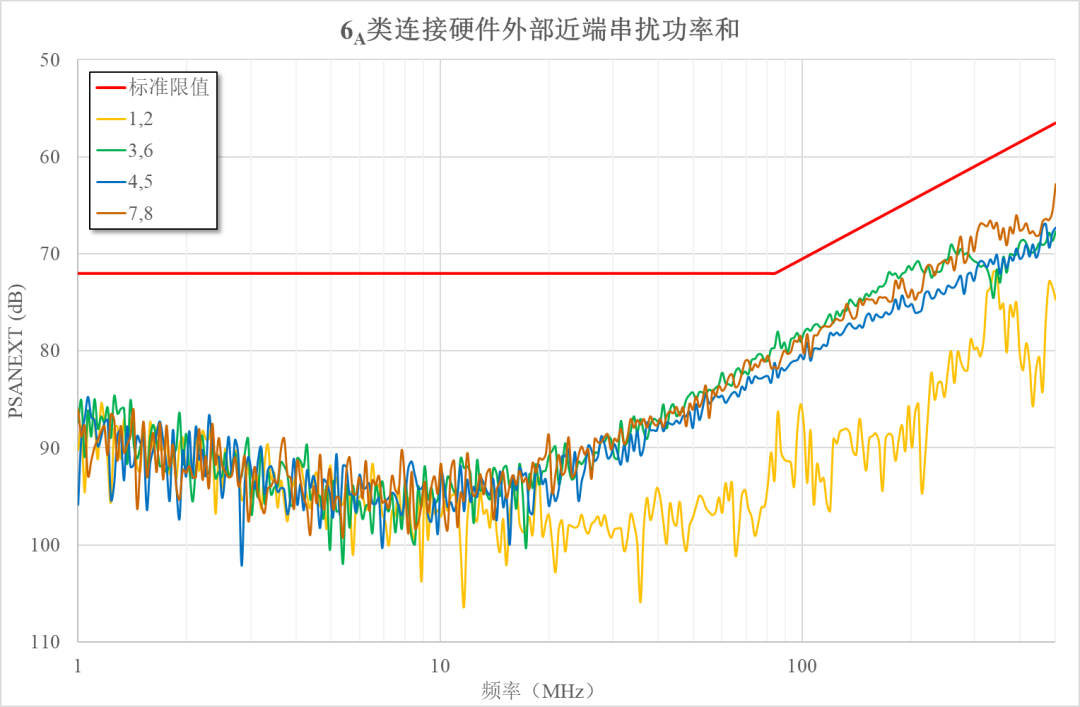

6A类非屏蔽连接器的正向外部近端串扰功率和(PS ANEXT)

兆龙互连秉承“技术领先、服务领先、品质领先”的理念,在连接器产品开发中引入全波电磁仿真技术辅助产品设计,并且配置了全套实验室测试设备用于性能验证。在产品开发全生命周期中,兆龙研发团队从概念设计至量产品管都严格按照相关国际标准的最严格要求进行设计和验证,确保兆龙互连产品拥有优异的传输性能的同时也具备更高的运行可靠性。本次兆龙6A类连接器产品通过国际第三方实验室的测试和认证,再次证明兆龙互连的研发能力和技术实力已经达到国内国际领先水平。
