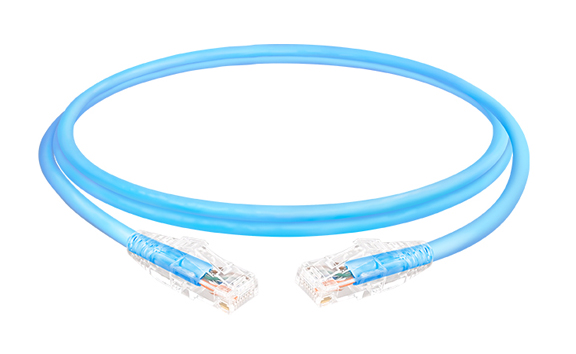

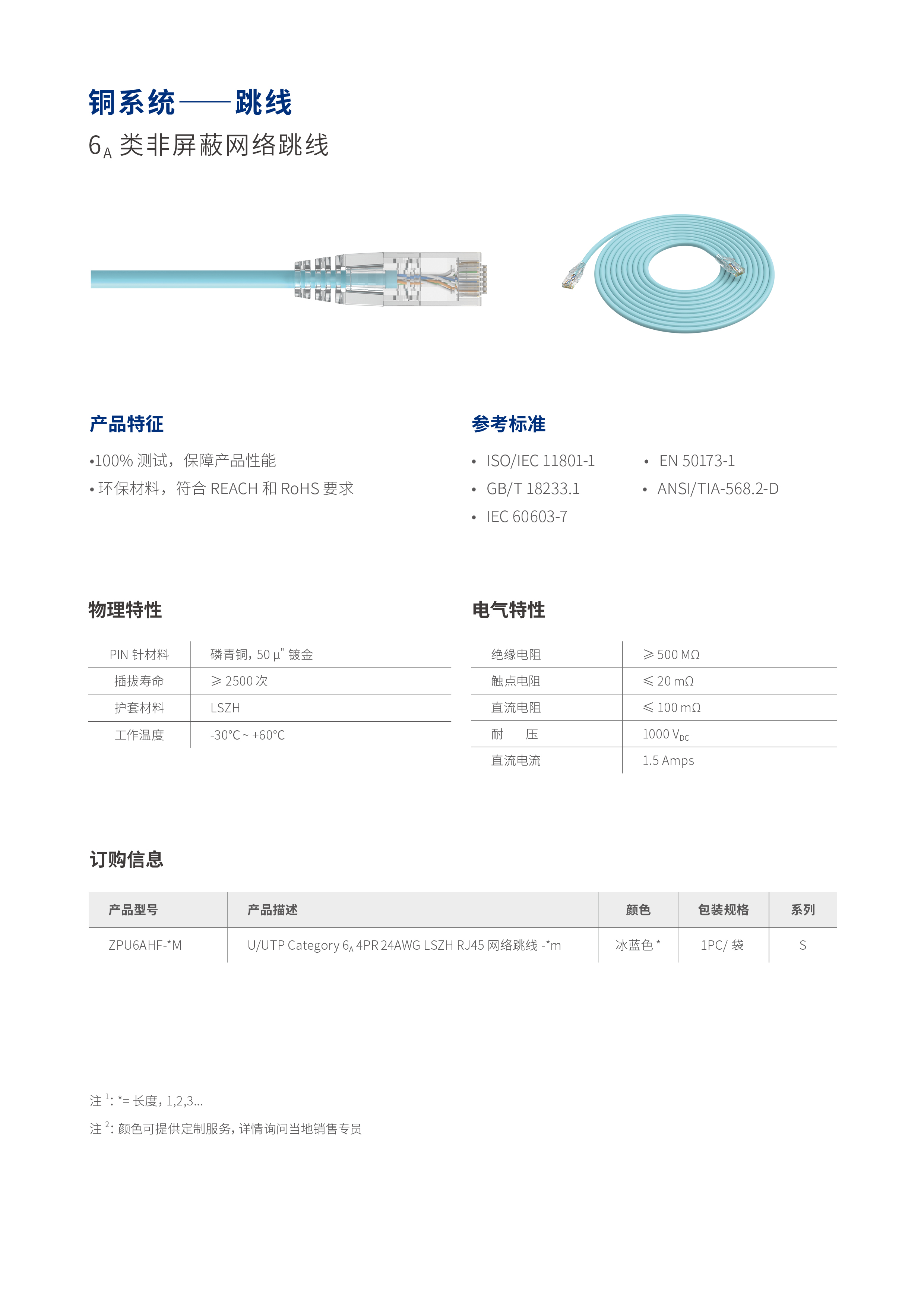

6A类非屏蔽跳线

优质 PC 水晶头,优异的机械性能 透明尾套,美观大方 100% 测试,品质保证 采用环保材料,符合 REACH 和 RoHS 要求

分享到:

线上采购/现货速发





参考标准


ISO/IEC 11801-1 、IEC 60603-7、ANSI/TIA-568.2-D、YD/T 926.3



订购信息

产品系列: S系列

订购须知: < 1 m 的跳线是用于通道或设备互连的有效元件,但由于其长度较短,

                  不能保证满足为评估较长跳线质量而制定的组件合规性要求


一般规格

产品编号: ZPU6AHF-IB-T-*M

TIA 类别: 6A

电缆类型: U/UTP(非屏蔽)

导体类型: 多股绞合

导体数量: 8

护套颜色: 冰蓝色

成对数量: 4

接口类型: RJ45插头 ~ RJ45插头

线序标准: T568B


尺寸

电缆长度: 0.15~15 m

护套直径: 标称 6.0±0.4 mm

导体规格: 绞合 24 AWG


电气规格

绝缘电阻: ≥500 mΩ

耐       压: 1000 V

直流电流: 1.5 Amps

直流电阻:  ≤ 100 mΩ

触点电阻:   ≤ 20 mΩ


材料规格

插头材质:   塑料:PC;金属:磷青铜

电镀材质:   底层镀镍,表层镀黄金50μ″

护套材质:  LSZH


机械规格

插拔寿命:   ≥ 2500 次

插头保持力: ≥ 133 N


环境规范

安装温度:  0 °C  ~  +60 °C

工作温度: -20 °C ~ +60 °C

阻燃等级:  IEC 60332-1


包装和重量

包装类型: 1 PCS/袋


认证&法规

认证机构:  —

ROHS符合

REACH:   符合
