民用运输机场的综合布线

发布者:兆龙管理员 发布时间:2021-02-06
分享到:

1. 民用运输机场的综合布线

1.1. 民用运输机场概述

民用运输机场主要针对客运为主的交通建筑,而不包含交通行业中非建筑类的如:飞机库、油库、加油站等。

1.2. 民用运输机场系统构成

离港系统、楼宇自控系统、航班信息显示系统、信息集成系统、时钟系统

、公共广播系统、安防监控系统、综合布线系统

1.3. 民用运输机场综合布线

民用运输机场综合布线系统设计应以人为本,所选用产品应安全、可靠、符合国家环保要求。民用运输机场内人流量大、瞬时波动大,功能区数量众多,每个功能区又可视为一个独立的布线系统,流量需求巨大;因此,客运交通建筑系统的综合布线极其复杂,应结合实际和未来发展规划进行综合布线的设计,保证综合布线系统在满足目前的项目要求前提下,同时也应满足未来的升级应用。

1.3.1. 生命安全

地下线路光、电缆采用LSZH护套的阻燃光、电缆

地上线路光、电缆采用LSZH护套的阻燃光、电缆

地上区间的通信主干电缆、光缆具有防雨淋和抗UV能力

核心机房采用CMP阻燃等级的电缆或OFNP阻燃等级的光缆

1.3.2. 数据安全

机场数据安全至关重要,网络的延迟、中断、误码均可能造成航班的延误、返航、取消;而航站楼内无线电发射设备多、发射功率大,需要特别注意电磁干扰

设备密集区的铜缆应采用屏蔽结构的铜缆或无金属材料的光缆

大功率设备附近的铜缆应采用高屏蔽密度结构的铜缆或无金属材料的光缆

布线区域的电磁干扰内的电磁干扰>3V/m时,采用屏蔽电缆

专用通信传输系统建立不同光路径的自愈保护环

1.3.3. 高速

光缆应采用OM4多模光缆或OS2单模光缆

安检机房应与X光机信息点应直接使用光缆连接

主干通信铜缆采用CAT6A铜缆布线系统

POE设备连接铜缆采用CAT6A铜缆,支持不同级别的PoE(PoE、PoE++)

工作区采用CAT6铜缆连接,CAT6铜缆支持1000Mbps、2.5/5 Gbps应用。

1.3.4. 高密度

机场数据中心采用MPO解决方案,以提高配置密度

铜缆布线采用28AWG、30AWG的网络跳线,节省空间开销

1.3.5. 专用系统

以下系统设置专用系统、离岗系统、信息集成系统、航班信息显示系统、安检系统、行李分拣系统、公安系统、海关系统、边防系统、视屏安防监控系统、楼宇自控系统

1.3.6. 冗余设计

为保证网络正常、持续工作,方便后期扩展,以下区域布线建议1+1冗余、结构设计、商业、功能用房等大空间区域,应预留二次布线的CP 箱

、干线子系统、进线间子系统、大开间公共区域、WAP接入点、信息集成系统、航班信息显示系统、离港系统

1.3.7. 信息端口的配置

航站楼以下区域应设置信息端口

值机柜台、海关柜台、边防柜台、安检柜台、离岗柜台、检验检疫柜台、自助值机位、航显屏位、X光机位、行李转盘位、候机厅、贵宾厅

1.3.8. 功能区信息端口配置

1.3.9. 办公区

5m²~10m²划为一个工作区

每一个工作区信息插座模块的数量按业务需求设置,通常不少于2个

1.3.10. 无线接入点(WAP)覆盖

以下区域设置WAP覆盖

办票大厅、候机厅、登机口、行李分拣厅、近机位、贵宾厅、餐饮区商业区

用户经常移动的区域活流动用户多的公共区域

建筑物布局中不确定活可能经常变化的场所

被障碍物隔离的区域或建筑物

布线困难的场所

WAP的密度建筑面积的增加而增加,WAP接入点或WAP天线的最佳安装位置位于蜂窝中心

1.3.11. 其他

对高温、潮湿、电磁干扰、撞击、震动、有腐蚀性气体的场所,应选择工业级布线1

1:关于工业级布线的更多信息,请参见《兆龙互连—工业建筑系统综合布线产品解决方案》

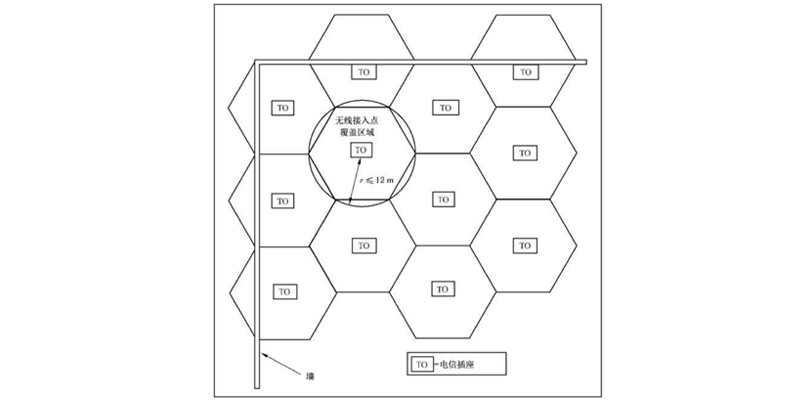

                                                                    图1  WAP配置图

2. 设计依据

GB 50311《综合布线系统工程设计规范》

GB 50314《智能建筑设计标准》

GB/T 36458《信息技术 无线接入点的用户建筑群布缆》

YD/T 926.1《大楼综合布线系统总规范》

YD/T 926.2《综合布线用电缆、光缆技术要求》

YD/T 926.3《综合布线用连接硬件技术要求》

JGJ 16 《民用建筑电气设计规范》

JGJ 243《交通建筑电气设计规范》

ISO/IEC 11801《信息技术-用户基础设施结构化布线

MH/T 5003 民用运输机场航站楼离港系统工程设计规范

MH/T 5009 民用运输机场航站楼楼宇自控系统工程设计规范

MH/T 5015民用运输机场航班信息显示系统工程设计规范

MT/T 5017民用运输机场航站楼安防监控系统工程设计规范

MH/T 5018 民用运输机场信息集成系统工程设计规范

MH/T 5019 民用运输机场航站楼时钟系统工程设计规范

MH/T 5020 民用运输机场航站楼公共广播系统工程设计规范

MH/T 5021 民用运输机场航站楼综合布线系统工程设计规范

3. 兆龙互连产品解决方案

根据民用运输机场建筑系统特点和设计依据,我们为民用运输机场建筑系统采用“数据机房MPO(多芯光纤连接器)、主干OM4多模光缆/OS2单模光缆+6A屏蔽系统”FTTB+LAN系统解决方案,满足项目需求的同时,满足未来网络平滑升级。

3.1. 工作区子系统

3.2. 水平区子系统

3.3. 管理间子系统

3.4. 垂直子系统

3.5. 设备间子系统

3.6. 建筑群子系统

3.7.  智能电子配线管理系统

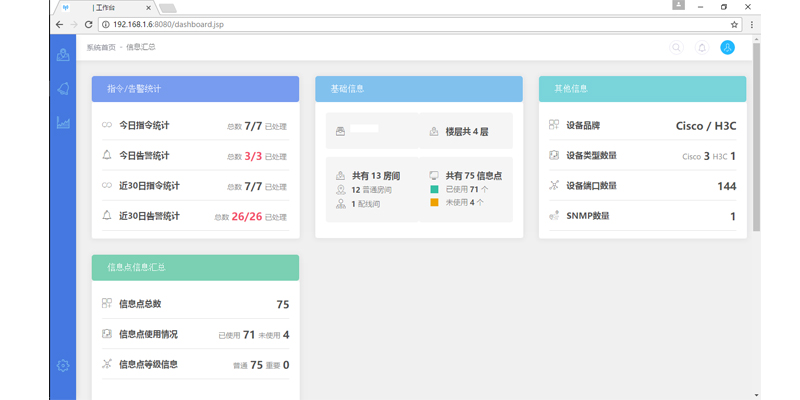

3.7.1.  智能电子配线管理平台


采用可视化图形界面,任何操作通过鼠标点击或拖拽完成。

采用B/S架构,支持客户端多种浏览器

多平台支持,支持Linux、Windows server、WindowsXP、Windows7

多语言支持,支持英文、中文界面及操作

信息点/配线架端口采用不同的颜色表现状态

授权多种工作模式和权限划分

关键数据、信息的导入、多形式报表输出

楼层图导入、信息点坐标信息导入

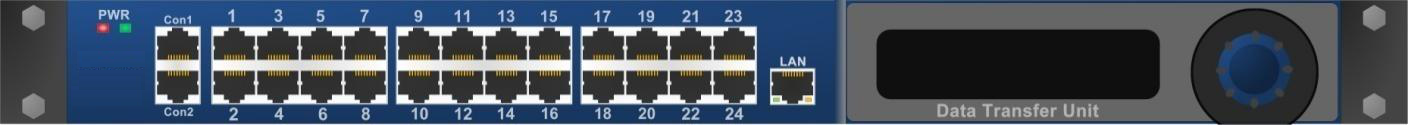

3.7.2.  电子配线智能管理单元


采集配线架的数据,加工处理后上传给Server

通过内置WebSever对下连配线架进行初始设置

在机房环境给客户提供系统状态信息

通过DTU旋钮键盘对系统进行操作

提供24个标准RJ45接口,1~16只能连接配线架,17~24即能用于连接配线架,也可以用于级联DTU

支持Web-Server设置IP,建筑物信息,配线间机柜信息,配线架信息

提供一个OLED显示屏,显示LOGO、本DTU的IP地址、本DTU的ID

OLED屏幕界面支持中英文显示,根据不同的工作状态,可显示提示信息或进度条。

提供了一个Con1的上连DTU端口,一个Con2的管理端口

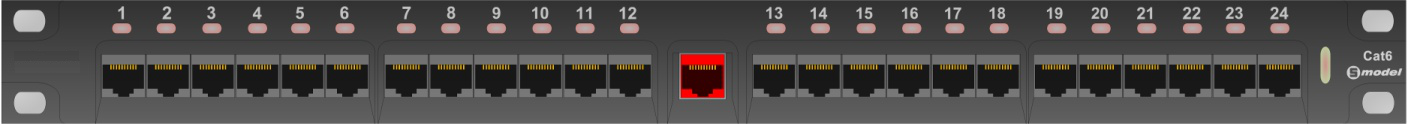

3.7.3.  S型智能6类非屏蔽配线架


提供24个增强型Cat6 网络通讯端口

内置扫描IC,自动扫描端口连接关系

提供1个RJ45管理端口(红色),连接DTU

每个通讯端口上方具有一个LED(红色)端口LED提供两种状态:

慢闪烁:指示跳线连接或断开(端口为空,表示需要连接;端口已经连接,则表示需要断开)

快闪烁:告警指示,表示本端口有非法连接或断开操作

配线架右侧具有一个双色LED,可以显示红或绿色,以表示通讯端口IDC的连接端。

标准机柜安装,1U高度

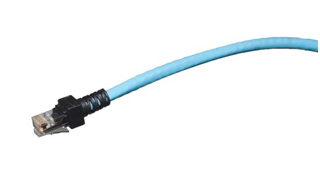

3.7.4.  S型智能6类非屏蔽跳线


符合TIA/EIA CAT6标准的传输性能

9、10两针用于配线架端口间连接状态的传输

性:500次以上插接

线缆外径:4.57mm

触点材料:磷青铜,50微英寸镀金

   体:23AWG的多股铜线

护套材料:LSZH

绝缘强度:60Hz1000VAC条件下1分钟

耐压等级:150VAC

绝缘电阻:500M

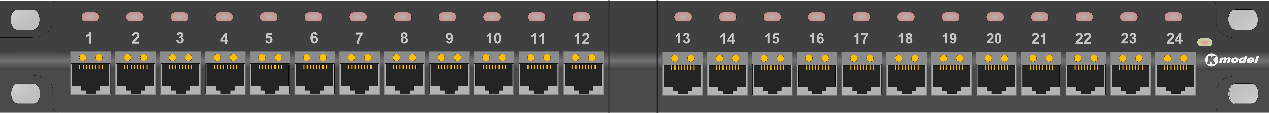

3.7.5.  K型智能模块化配线架(Keystone安装空架)


提供24个标准Keystone安装口,支持各类Keystone结构模块

K型配线架兼容支持UTP及FTP系统

在每个Keystone安装口上部具有2个镀金触点,及一个LED(红色)端口LED提供两种状态:

慢闪烁:指示跳线连接或断开(端口为空,表示需要连接;端口已经连接,则表示需要断开)

快闪烁:告警指示,表示本端口有非法连接或断开操作

内置扫描IC,自动扫描端口连接关系

提供1个RJ45管理端口(红色),连接DTU

配线架右侧具有一个双色LED,可以显示红或绿色,以表示模块IDC的连接端

3.7.6.  K型智能六类非屏蔽跳线


       符合TIA/EIA CAT6标准的传输性能

9、10两针用于配线架端口间连接状态的传输

性:500次以上插接

线缆外径:4.57mm

触点材料:磷青铜,50微英寸镀金

   体:23AWG的多股铜线

护套材料:LSZH

绝缘强度:60Hz1000VAC条件下1分钟

耐压等级:150VAC

绝缘电阻:500M

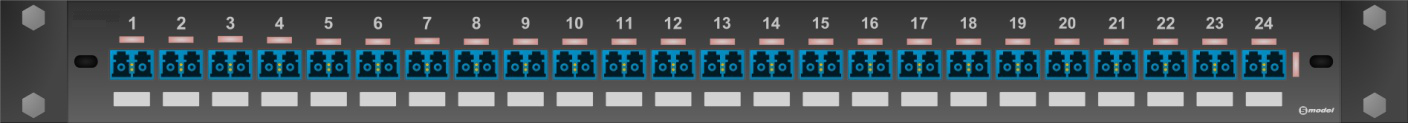

3.7.7.  S型智能光纤配线架-24口,双工LC


提供24个标准光纤双LC接口,

LC接口可以选择OM3、OM4多模,或者是SM单模

在每个LC接口中间具有2个镀金触点,上部有一个LED(红色)

内置扫描IC,自动扫描端口连接关系

提供1个RJ45管理端口(后部),连接DTU

配线架右侧具有一个双色LED,可以显示红或绿色,以表示LC后端的连接端。

标准机柜安装,1U高度

推拉式抽屉结构,带自锁功能

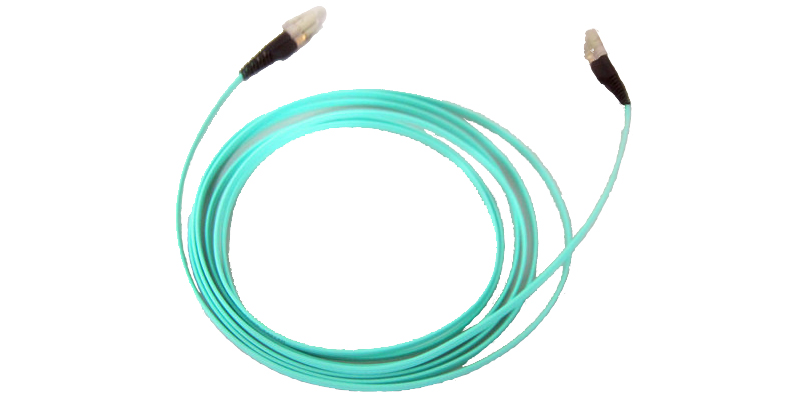

3.7.8.  S型智能多模OM3光纤跳线


铜触针提供用于配线架端口间连接状态的传输

线缆外形:光纤+铜缆+光纤,并排结构

   针:1.5mm直径,采用50微英寸镀金磷青铜,带弹簧;

体:26AWG

导体数量:2芯光纤+2芯导线

       护    套:LSZH
