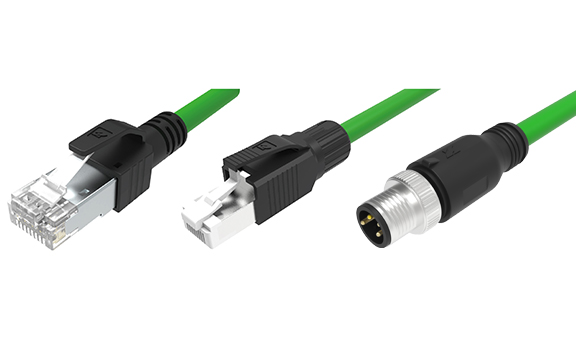

PROFINET 电缆组件

专为 PROFINET 协议设计,用于广泛的工业 以太网场合应用,直接 连接两个电子设备、 仪器等,可应用在 EtherCAT 和 EtherNet/ IP。 适用于固定安装 , 室内应用。

分享到:
特点
电缆阻燃性能满足 IEC60332-1
具有极好的抗外部电磁干扰能力
耐磨损,耐油,PUR 护套性能更佳
使用寿命长
使用灵活,可轻易更换使用设备
提供多种长度和护套选择
优良的 CAT5e 电气性能
线材具有 UL 安规认证
符合 RoHS2.0


电缆结构 / 性能


Profinet A
Profinet B
Profinet C
导体规格
4X22AWG(1/0.645 裸铜)
4X22AWG(7/0.254 裸铜)
4X22AWG(19/0.15 裸铜)
绝缘材质
HDPE
HDPE
HDPE
芯线颜色
白 / 蓝 / 黄 / 橙
白 / 蓝 / 黄 / 橙
白 / 蓝 / 黄 / 橙
护套材质
PVC
PVC
PVC/PUR 可选
屏蔽结构
铝箔 + 编织(镀锡铜)
铝箔 + 编织(镀锡铜)
铝箔 + 编织(镀锡铜)
编织密度
≥ 85%
≥ 85%
≥ 85%
护套颜色
绿色(RAL6018)
绿色(RAL6018)
绿色(RAL6018)
线材外径
6.5±0.3mm
6.5±0.3mm
6.5±0.3mm
应用场景
固定应用
偶尔移动
移动应用(500 万次拖链)
接口类型
RJ45(屏蔽型)/M12D 4 针
RJ45(屏蔽型)/M12D 4 针
RJ45(屏蔽型)/M12D 4 针
组装方式
装配 / 注塑 可选
装配 / 注塑 可选
装配 / 注塑 可选
温度范围
固定应用:-40℃ ~80℃
安装期间:-20℃ ~80℃
固定应用:-40℃ ~80℃
安装期间:-20℃ ~80℃
固定应用:-40℃ ~80℃
安装期间:-20℃ ~80℃
特性阻抗
100±5Ω
100±5Ω
100±5Ω
防护等级
IP20
IP20
IP20
最小弯曲
半径
固定应用:4D(D 为电缆直径)
固定应用:4D(D 为电缆直径)
偶尔移动:8D(D 为电缆直径)
固定应用:4D(D 为电缆直径)
偶尔移动:8D(D 为电缆直径)
参考标准
传输性能符合 ISO/IEC11801,IEC61156-1,IEC61156-6
