技术参数
— 温度范围
固定应用 : -40℃ ~80℃
偶尔移动 : -5℃ ~70℃
— 测试电压
芯线 / 芯线 2000V/min (AC)
芯线 / 屏蔽 1000V/min (AC)
— 电容
芯线 / 芯线 ≤70nF/km(0.22mm², 0.34mm²)
≤75nF/km(0.5mm²)
≤85nF/km(1.0mm²)
— 绝缘电阻(20℃) : ≥5GΩ.km
— 额定电压 : 250V
— 最小弯曲半径
固定应用 : 10D(D= 电缆直径)
偶尔移动: 20D(D= 电缆直径)

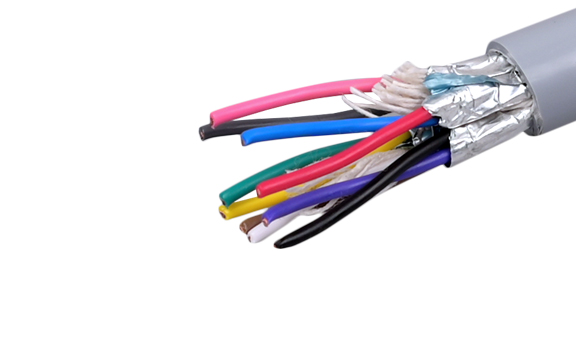

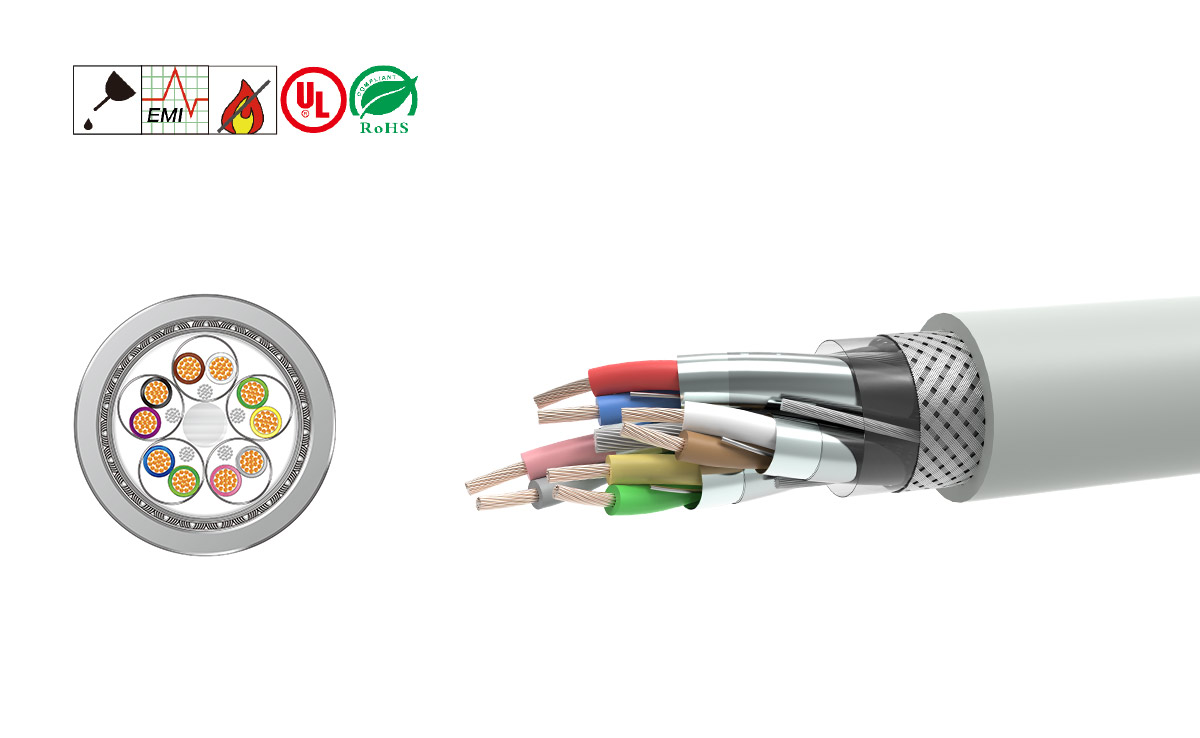

电缆结构
导体: 7 根裸铜绞合导体,符合 IEC 60228/VDE 0295 导体标准
绝缘: PE
绝缘颜色:符合 DIN 47100
线对屏蔽:每对线铝箔包裹
总屏蔽:镀锡铜编织
护套: PVC
颜色:灰色(近似 RAL7035)
特点
阻燃性满足 IEC60332-1 要求
具有一定的耐油性
线对屏蔽和总编织屏蔽
抗外部电磁干扰性能极佳
低电容,对绞结构串音好
