据CESA储能应用分会产业数据库不完全统计，仅2026年5月，国家及地方层面就发布了90余项储能相关政策。产业正从“政策驱动”转向“市场+技术驱动”。

随着光伏储能系统规模扩大、设备数量增加，逆变器、PCS、BMS、EMS、电池柜及跟踪执行机构之间的连接点也更加密集。通信、控制与设备连接不再只是配套附件，而是影响系统稳定运行和后期维护的重要环节。

要让连接在复杂工况下做到可靠，需要根据不同的位置和信号类型，选择对应的线缆产品。

光伏储能系统是一个多环境、多信号、多安装方式的复合系统，不同位置对线缆的要求差异显著：

• 环境差异。户外部署需耐UV、耐风沙；柜内高温且电磁干扰强，需耐温、屏蔽；电池柜空间紧凑，需小外径、阻燃；地埋路径存在机械冲击风险，需铠装防护。

• 信号差异。CANBus需要120Ω阻抗匹配，RS-485需要差分屏蔽，工业以太网需要CAT5e/CAT6A的屏蔽与带宽支持。不同协议对特性阻抗、线对结构、屏蔽方式和传输性能要求不同，线缆参数与应用要求不匹配时，可能影响通信稳定性。

• 安装差异。固定敷设场景可关注结构稳定性与传输性能；柜内短距离布线通常更关注柔性、小外径与安装便利性；设备接口连接可通过预制组件提升端接一致性和装配效率。

因此，不同线缆产品并非增加复杂性，而是让每个连接点在其所处环境中做到可靠、经济和可维护。

以下结合兆龙互连的产品体系，按六个典型连接场景，梳理每个位置通常关注的要求及对应的产品类型：

场景一：光伏跟踪执行机构连接

• 连接需求

• 光伏阵列部署在户外环境，跟踪支架和执行机构长期暴露在紫外线、风沙和温差中。支架持续运动，线缆需要适应反复弯曲。现场接线点多，预制化方案有助于减少施工差错。

• 对应产品类型

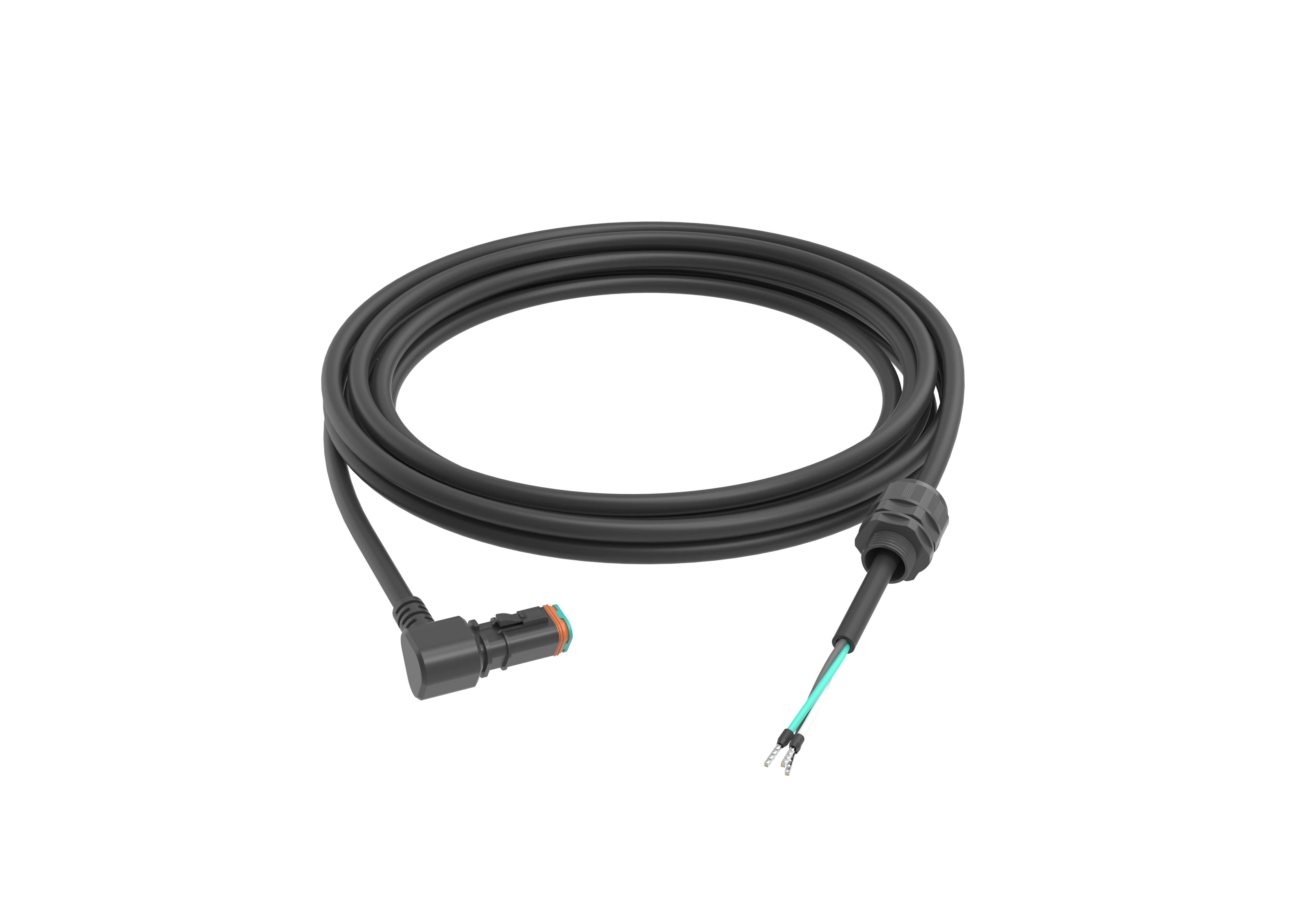

• 无刷电机线缆组件：预制线缆组件形式，支持电机接口、线缆长度和安装路径定制，减少现场接线和安装工作。电缆具备UL认证，提升连接一致性与可靠性。

兆龙光伏跟踪电机组件

场景二：光伏逆变器内部连接

• 连接需求

• 逆变器内部覆盖控制板、驱动单元及功率辅助模块，空间紧凑，高温与高压邻近，电磁干扰复杂。这一位置通常关注：线缆外径和弯曲半径需适配紧凑结构；信号链路需要屏蔽防护；不同模块连接形式各异，需要灵活的端接方案。

• 对应产品类型

• 端子线束：支持端子类型、线束长度和端接方式定制，工作温度-40℃~105℃，玻璃纤维套管保护，降低高温及高压邻近环境影响，电缆具备UL认证。

兆龙端子线束

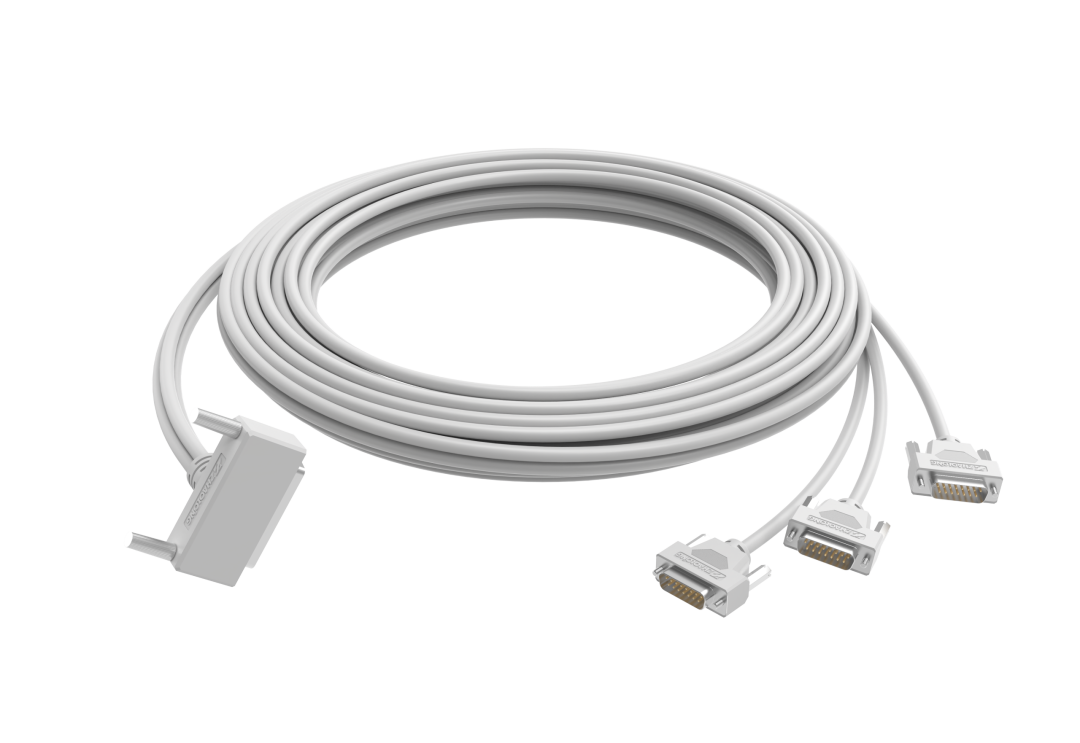

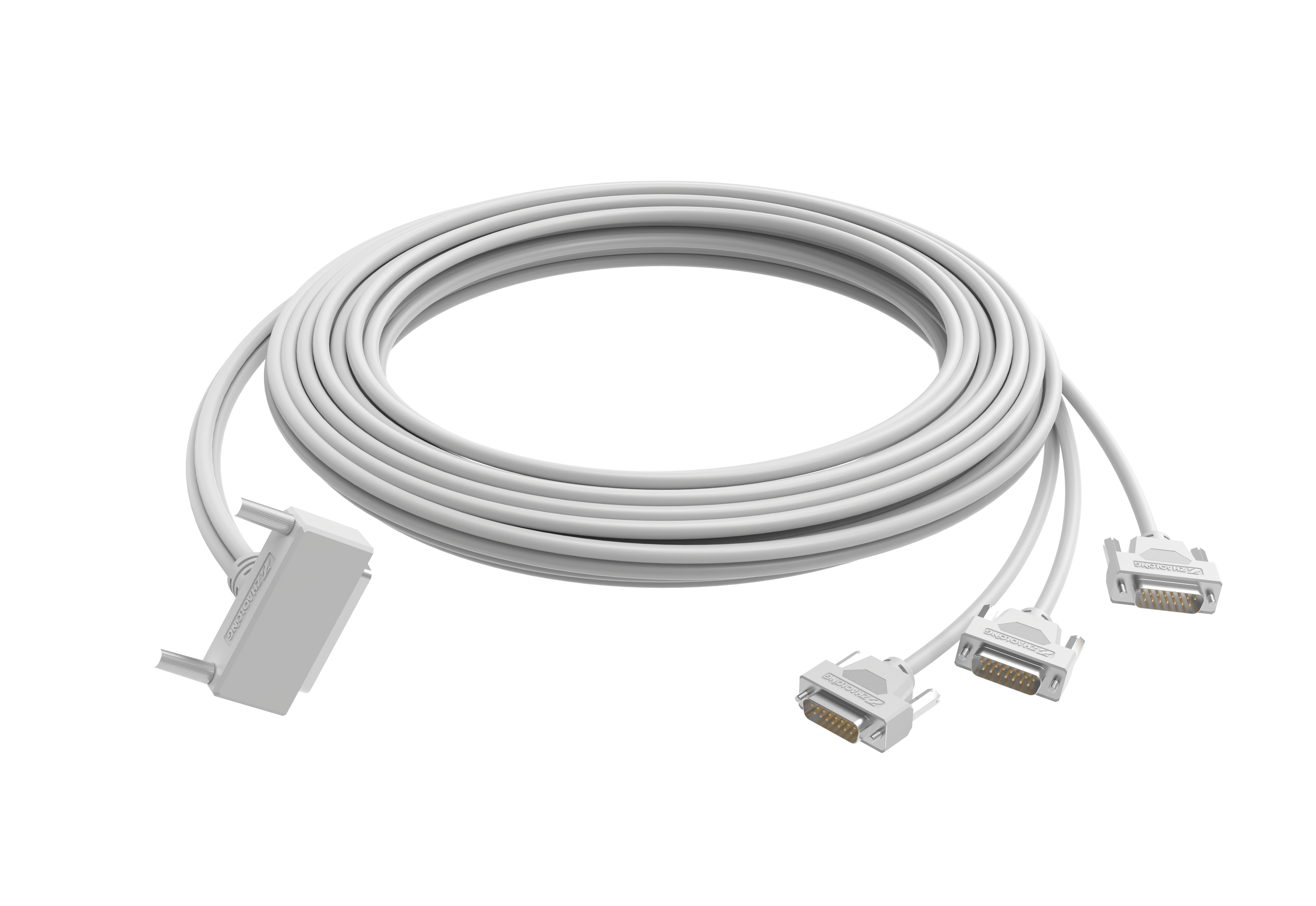

• D-SUB组件：支持9/15/25/44/50/62 Pin等多种接口形式，支持1对1、多分支、接口组合和长度定制，工作温度-40℃~105℃，适用于设备内部较高温度环境。

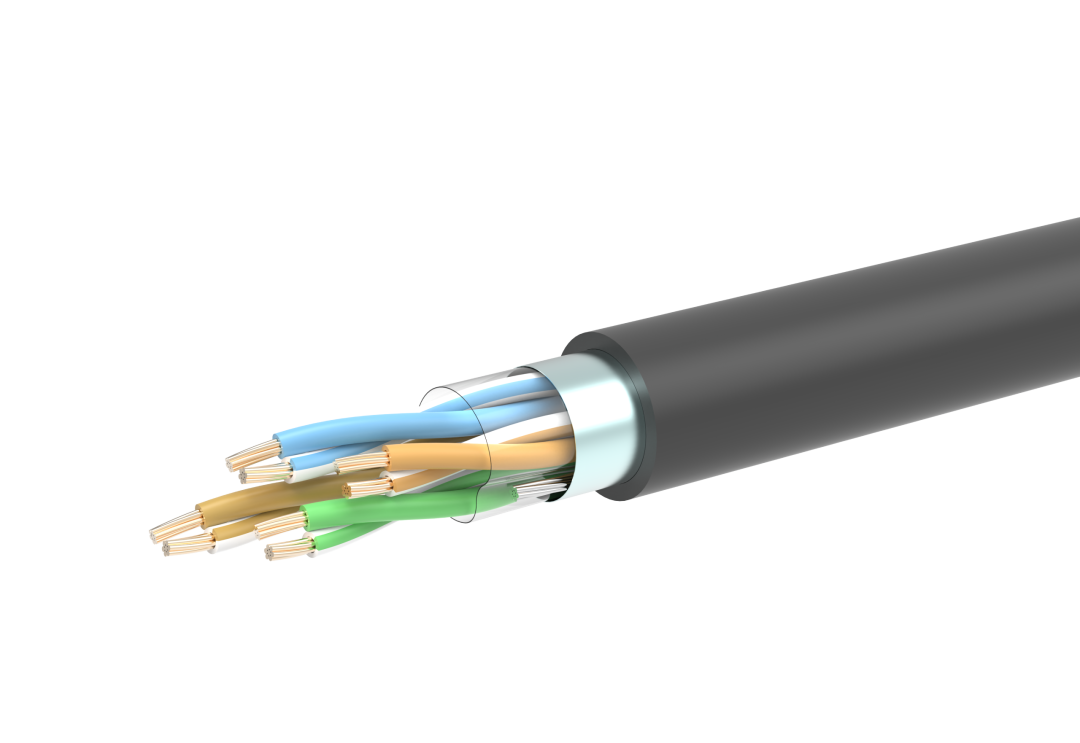

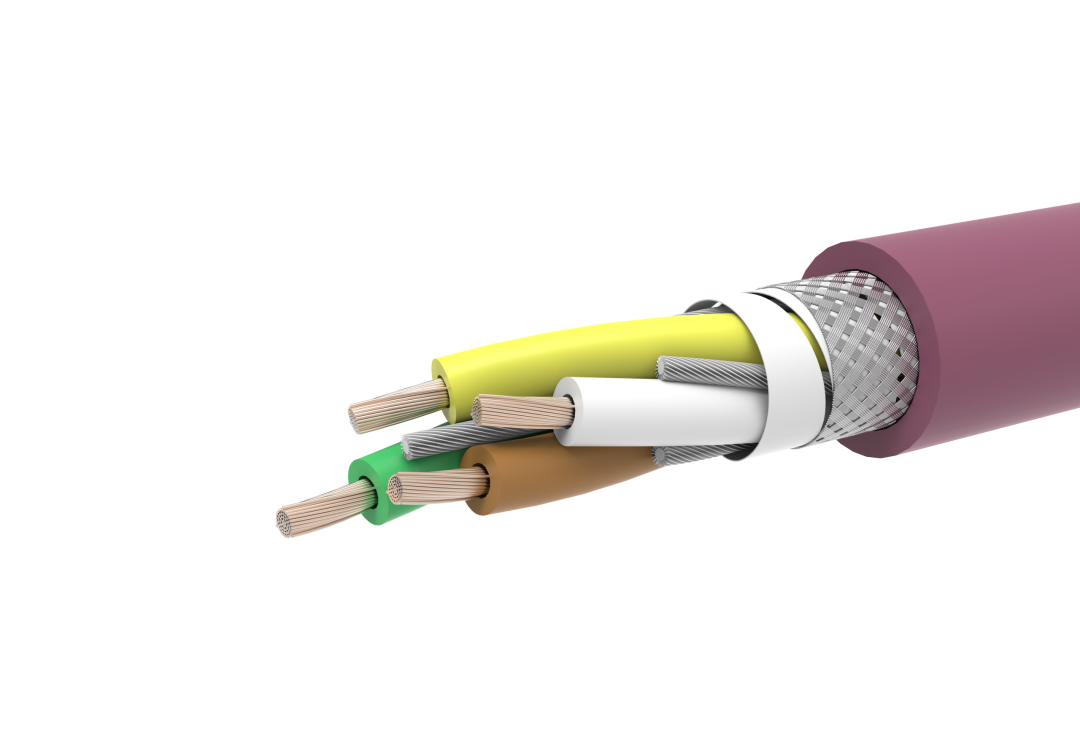

• CAT5e工业以太网组件：基于F/UTP屏蔽电缆预制，多股导体结构，适合设备接口与柜内灵活布线，电缆具备UL&CE认证。可提供非屏蔽、单屏蔽、双屏蔽等结构的CAT5e工业以太网组件，适用于不同干扰等级的柜内通信环境。

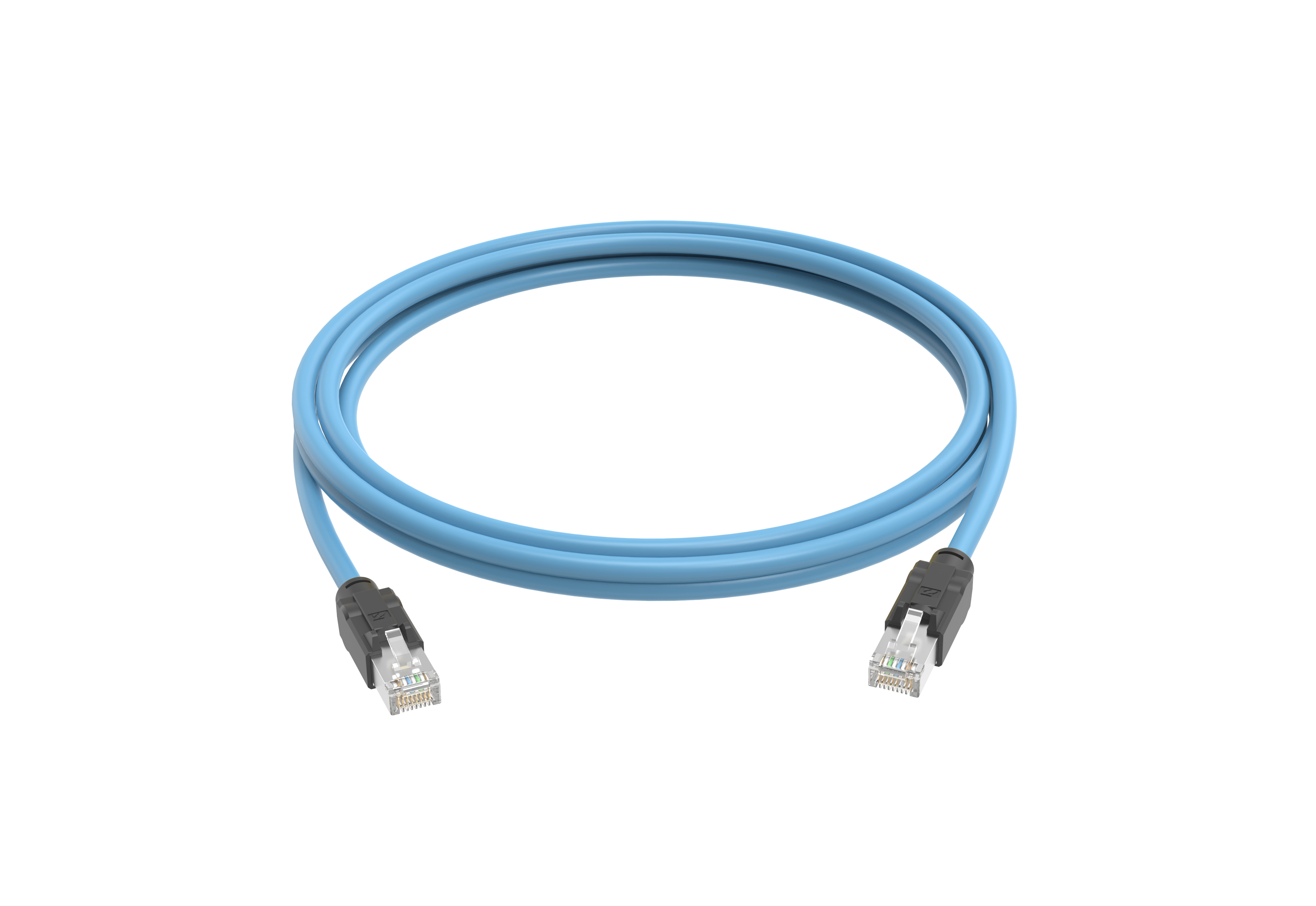

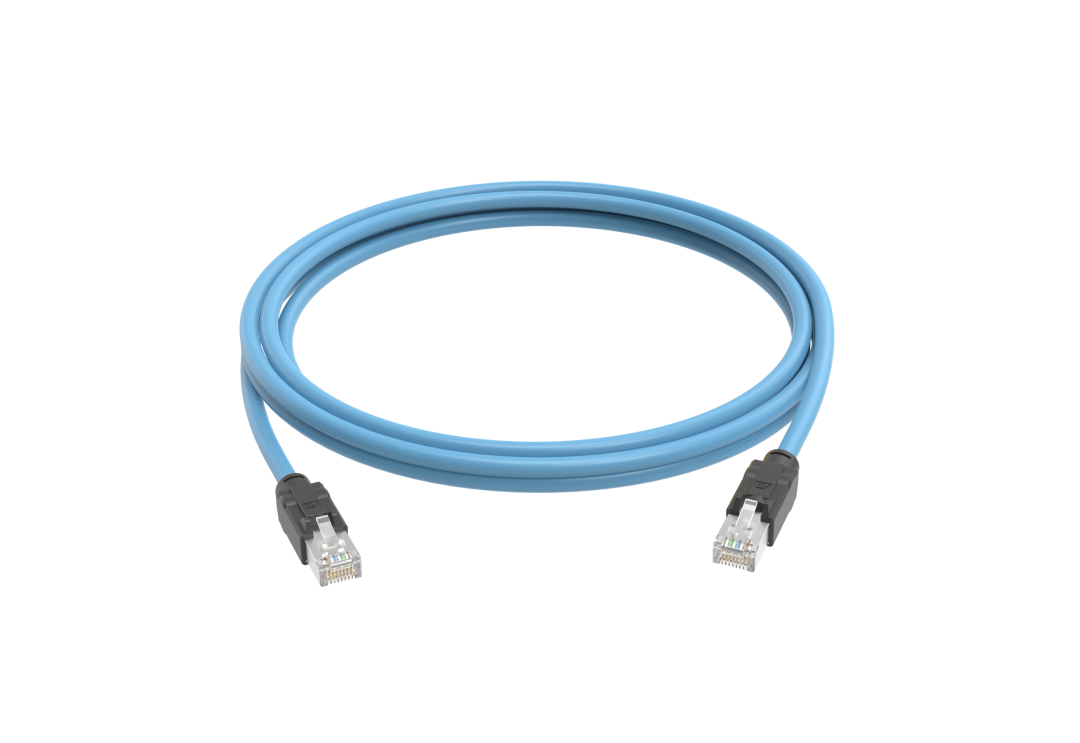

上述图片依次为兆龙D-SUB 组件、CAT5e千兆屏蔽组件以及CAT5e千兆双屏蔽组件

场景三：PACK级内部通信与管理

• 连接需求

• PACK级系统内部布线密集，接口数量多，安装维护空间受限。CANBus、RS-485等总线通信需要线缆特性阻抗与协议匹配；在电池簇邻近的电磁环境中保持信号传输稳定；同时常存在数据通信与辅助供电并行的需求。




• 对应产品类型

• CANBus总线电缆：120Ω特性阻抗，镀锡铜编织总屏蔽，覆盖率≥85%，工作温度-40℃~80℃，具备耐油、耐UV及IEC 60332-1-2阻燃性能，适用于PACK、BMU、BMS等电池管理相关通信链路。

• RS-485总线电缆：120Ω特性阻抗，铝箔+镀锡铜编织总屏蔽，工作温度-40℃~80℃，适用于设备状态采集、监控通信及部分控制反馈链路。

• 单对数据电缆：100Ω特性阻抗，S/FTP双层屏蔽，1×2×22AWG/7多股导体，适用于紧凑型信号传输。

• 数据与电源复合电缆：1×2×22AWG/7信号线对+2×16AWG/26供电芯线复合结构，信号线对采用铝箔+镀锡铜编织总屏蔽，适用于PACK级数据与辅助供电一体化连接。

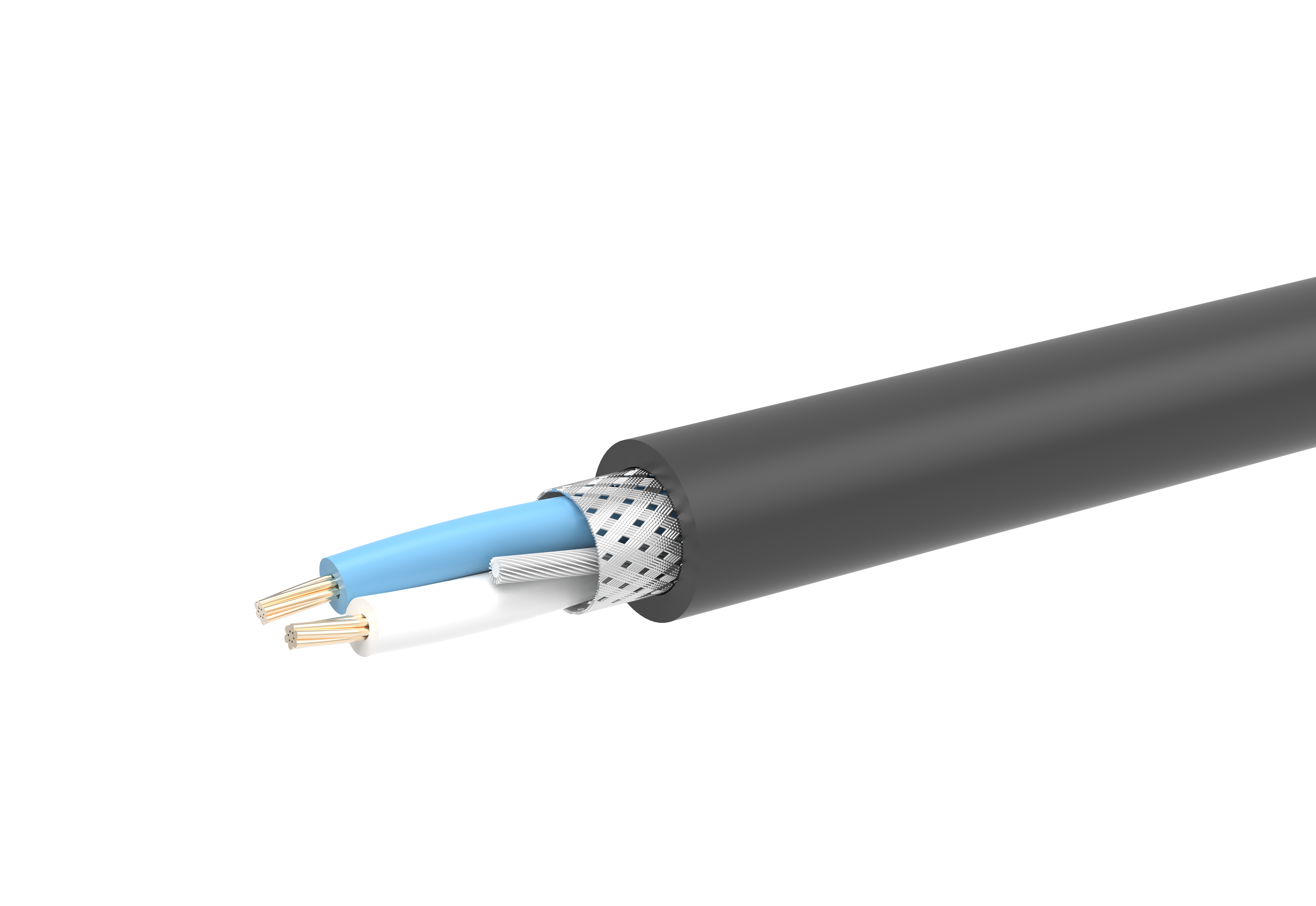

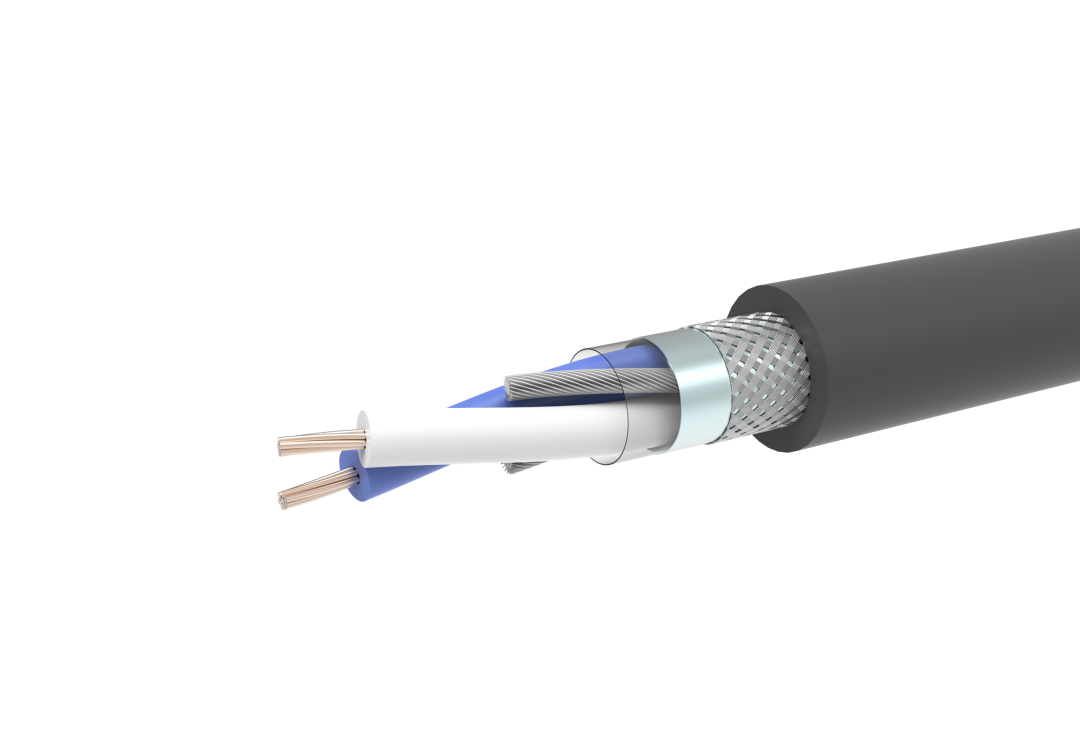

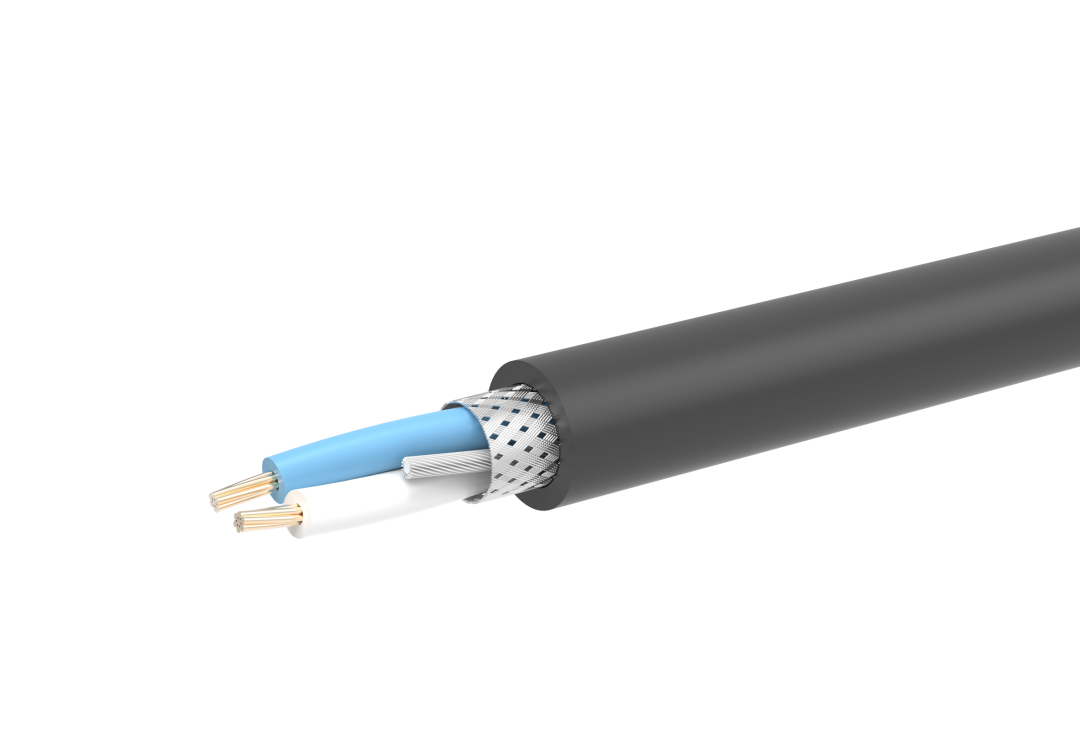

上图分别为兆龙RS-485以及CANBUS总线电缆

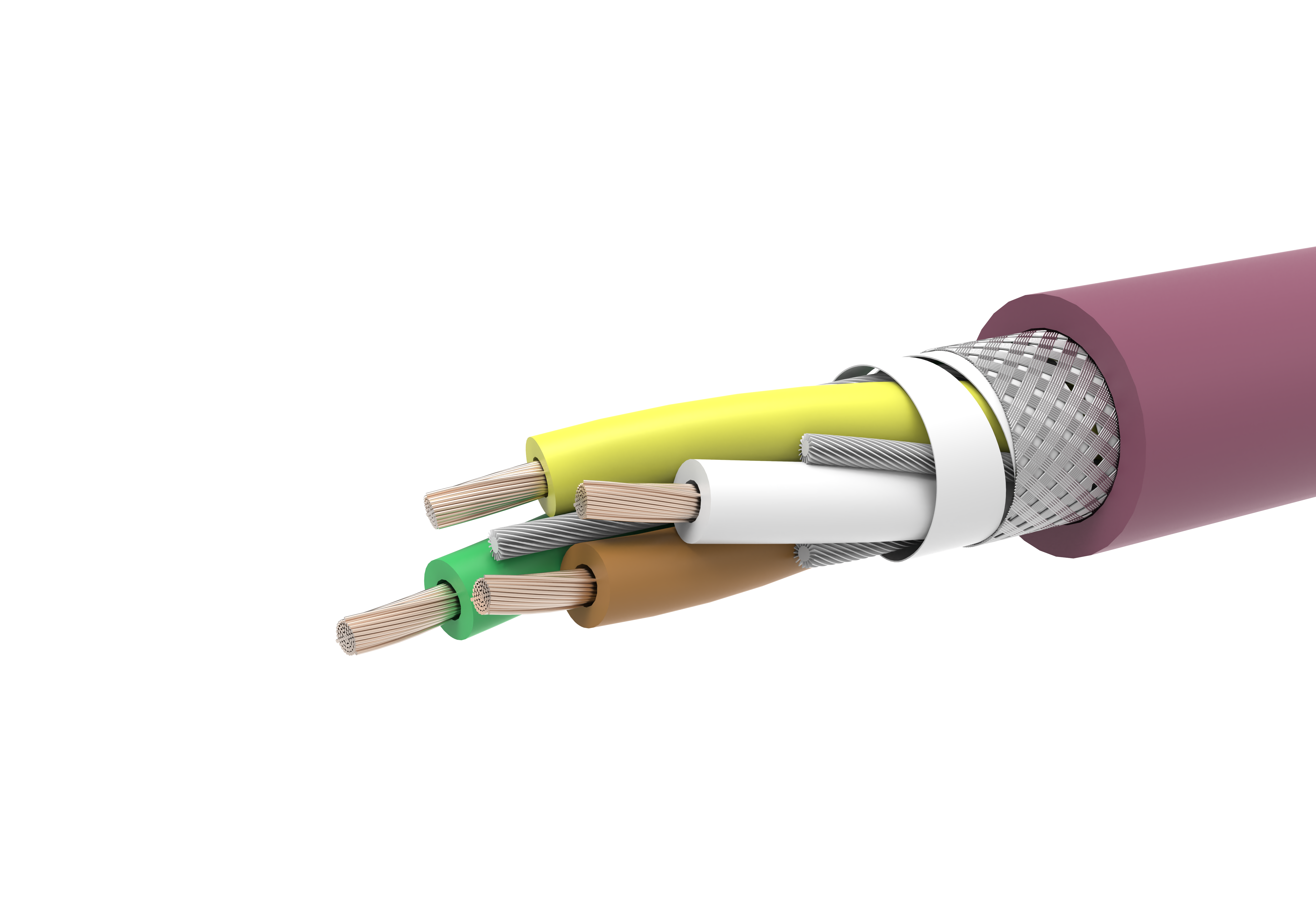

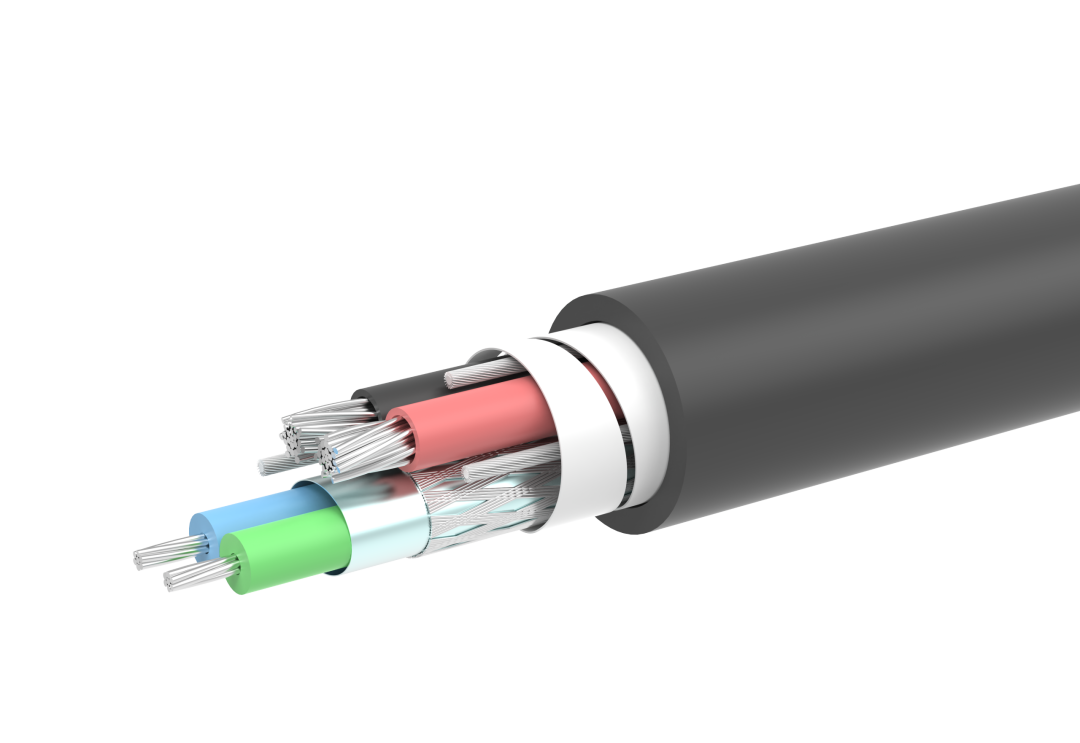

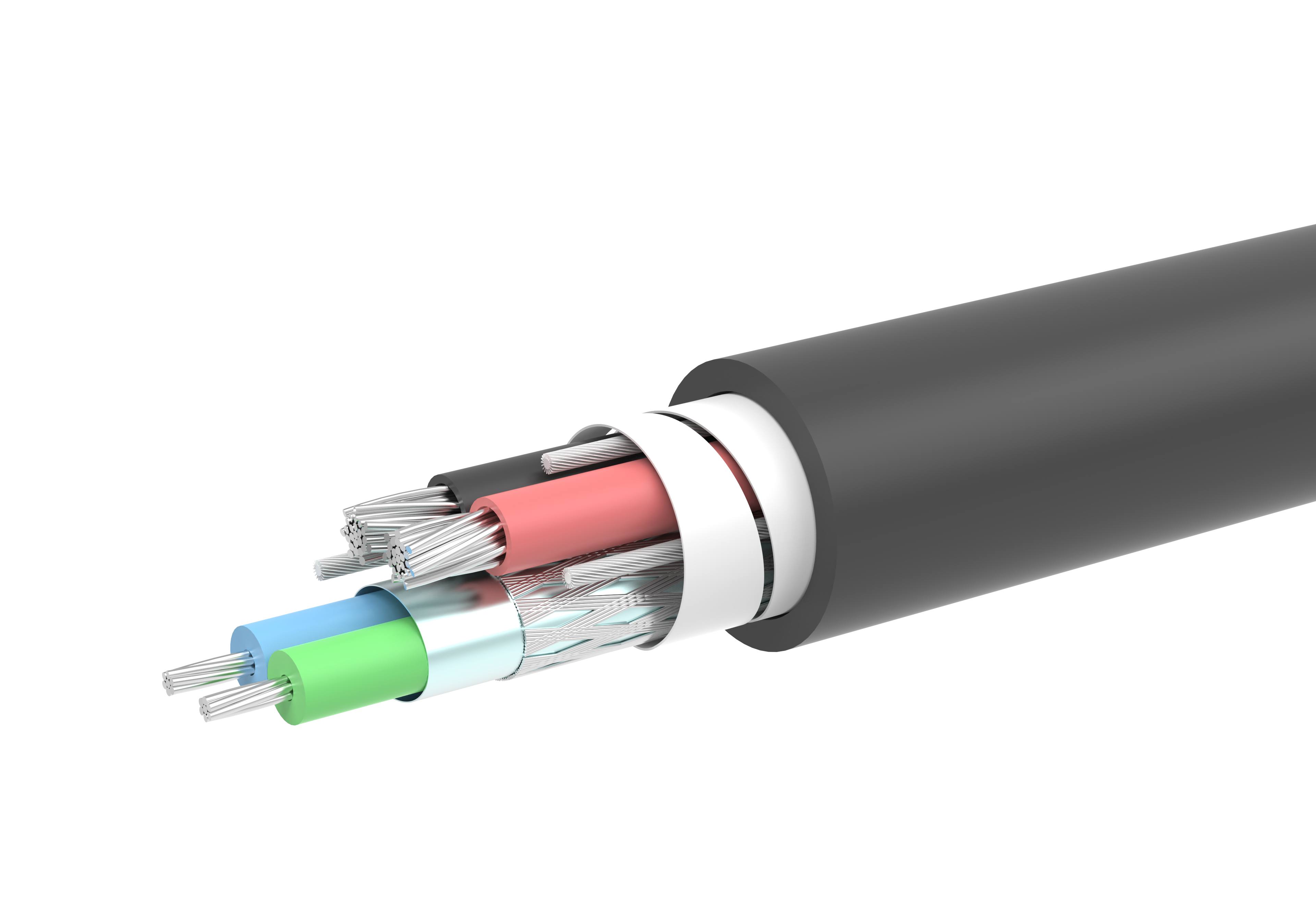

上图分别为兆龙单对数据电缆以及数据与电源复合电缆（混合控制电缆）

场景四：电池柜系统级连接

• 连接需求

• 电池柜与PCS、控制单元及相邻储能柜之间存在多类通信连接，布线路径相对复杂，部分外部路径可能面临挤压、摩擦、机械冲击等风险。同时，通信线路常与动力线路或功率设备邻近，对屏蔽结构和传输稳定性提出更高要求。




• 对应产品类型

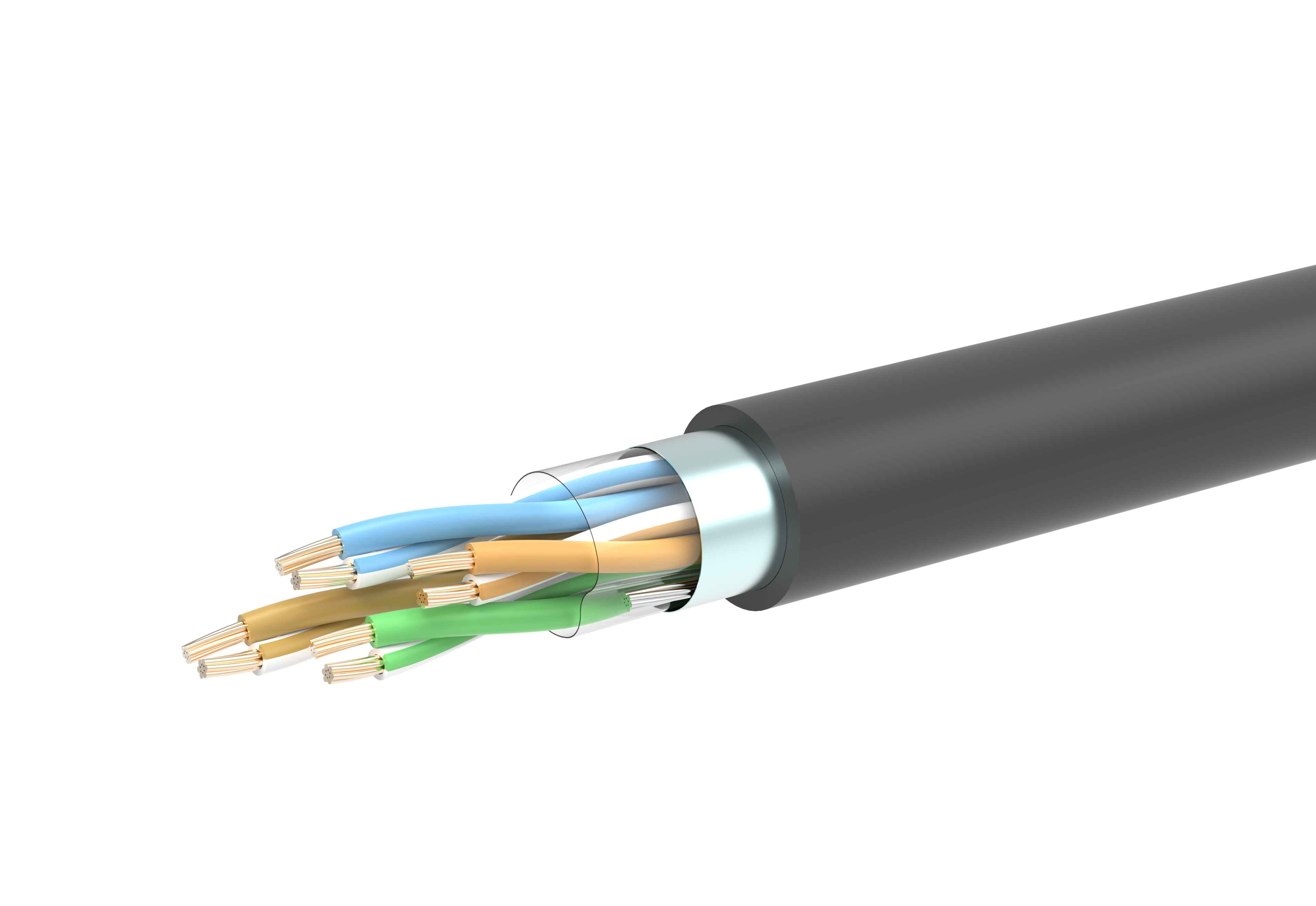

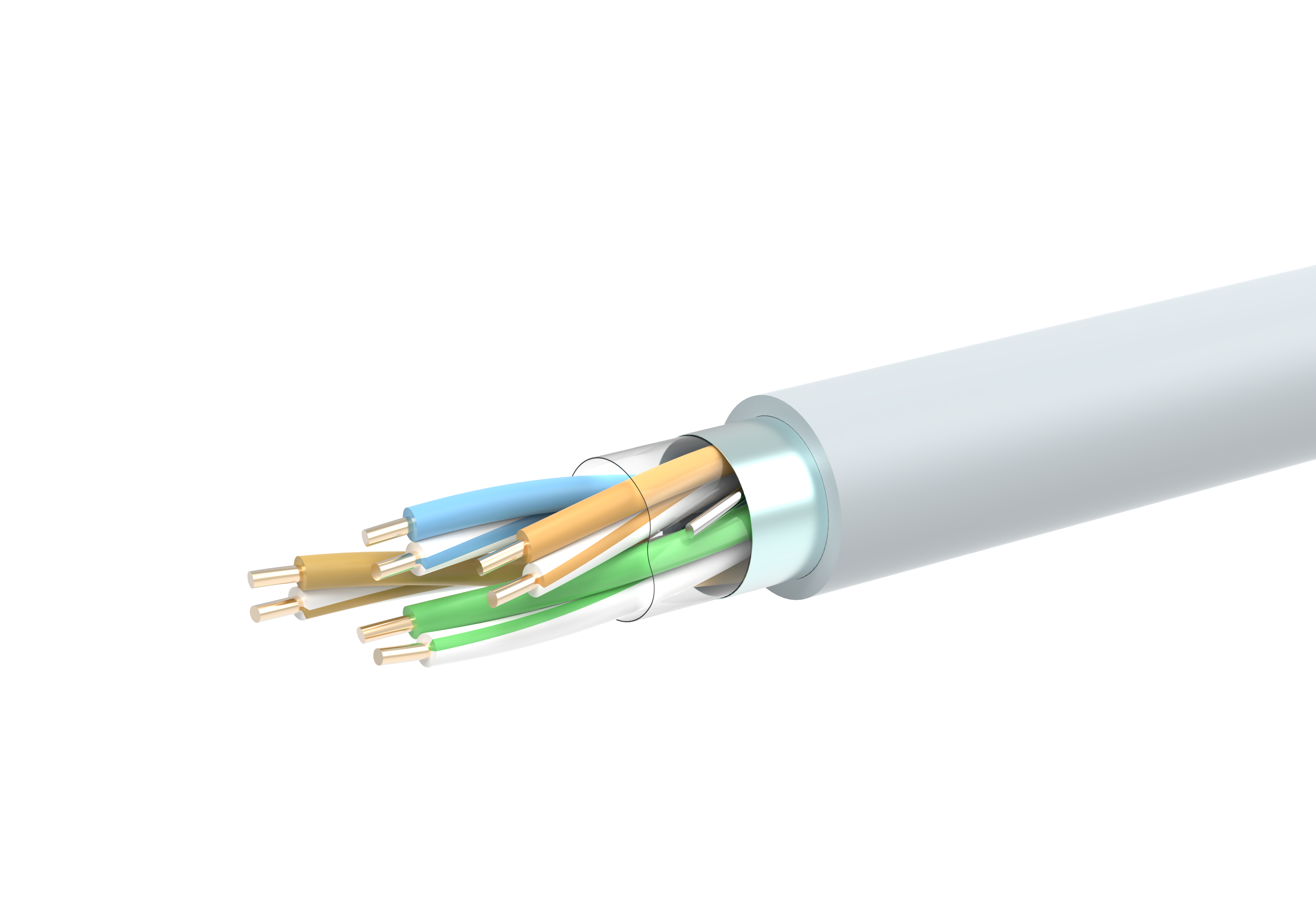

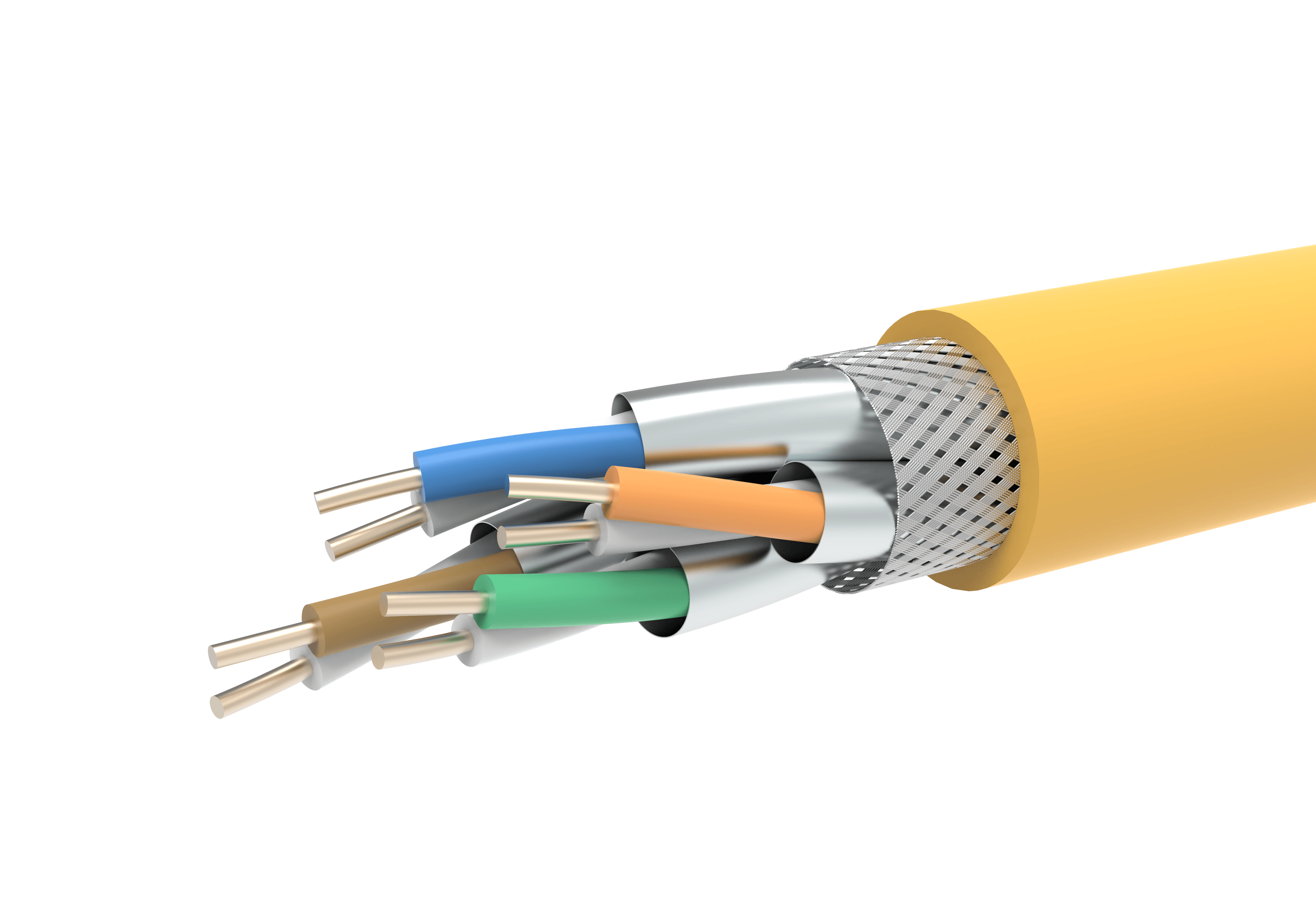

• CAT5e/CAT6A工业以太网电缆：CAT5e覆盖非屏蔽、单屏蔽、双屏蔽多种结构，适配不同干扰等级；CAT6A S/FTP双屏蔽结构，500MHz带宽，适用于系统级骨干链路。




• 铠装工业通信电缆：通过内护套、屏蔽层、镀锌钢丝编织铠装及外护套的组合设计，在保持工业以太网通信能力的同时增强机械防护能力。CAT5e铠装适用于千兆传输，CAT6A铠装适用于万兆传输及更高传输余量需求。

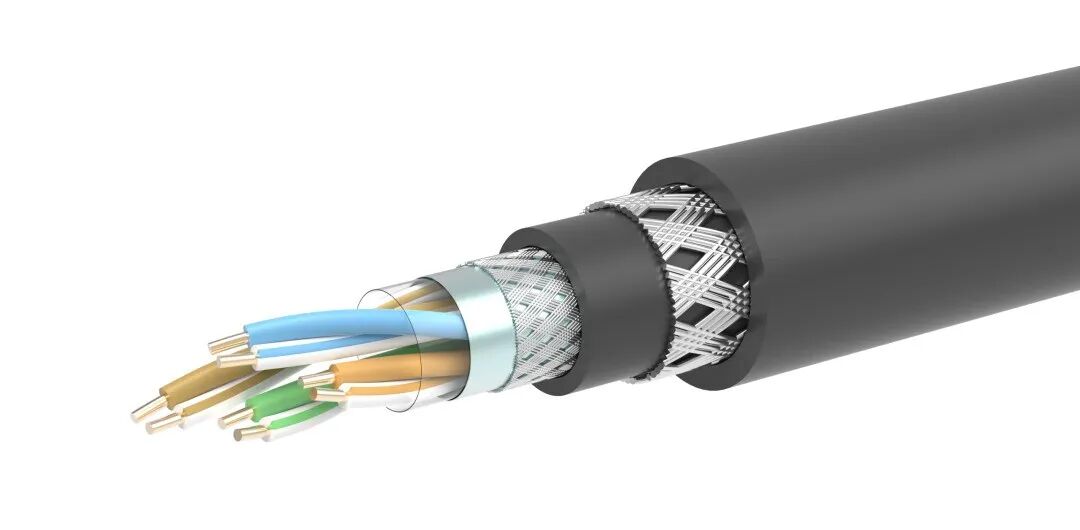

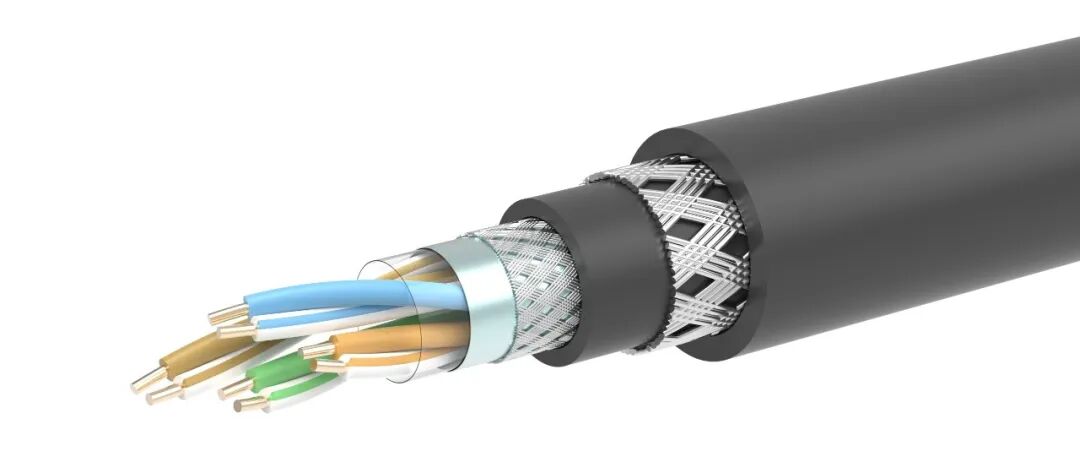

兆龙铠装CAT5e工业通信数据电缆

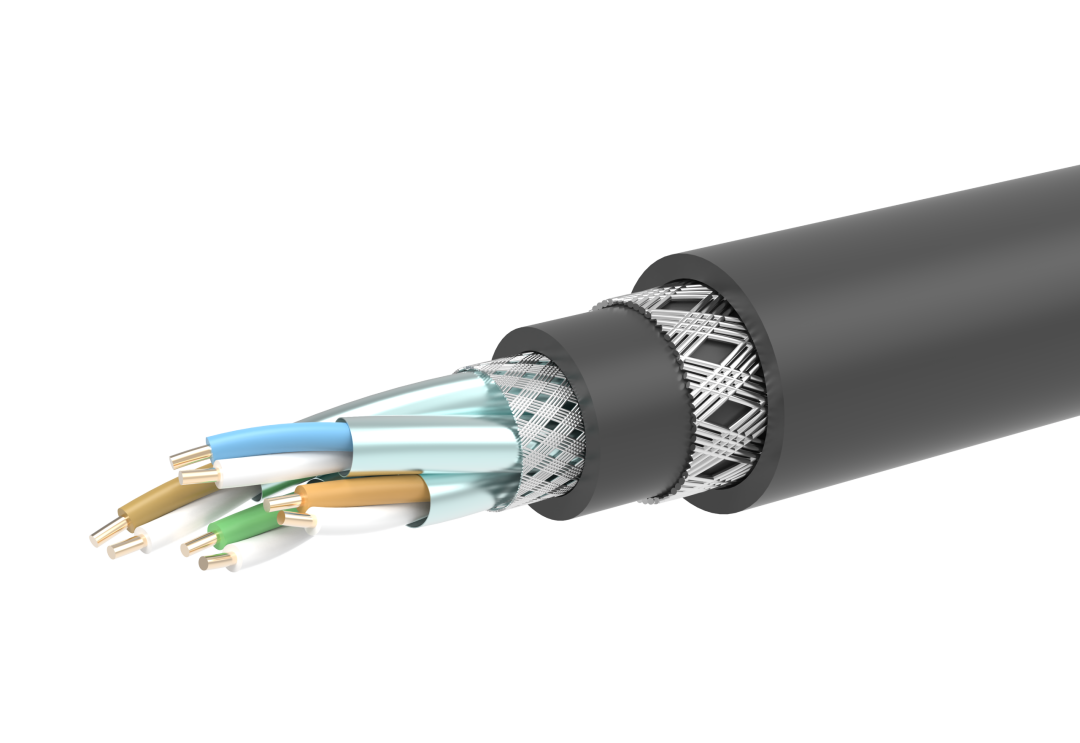

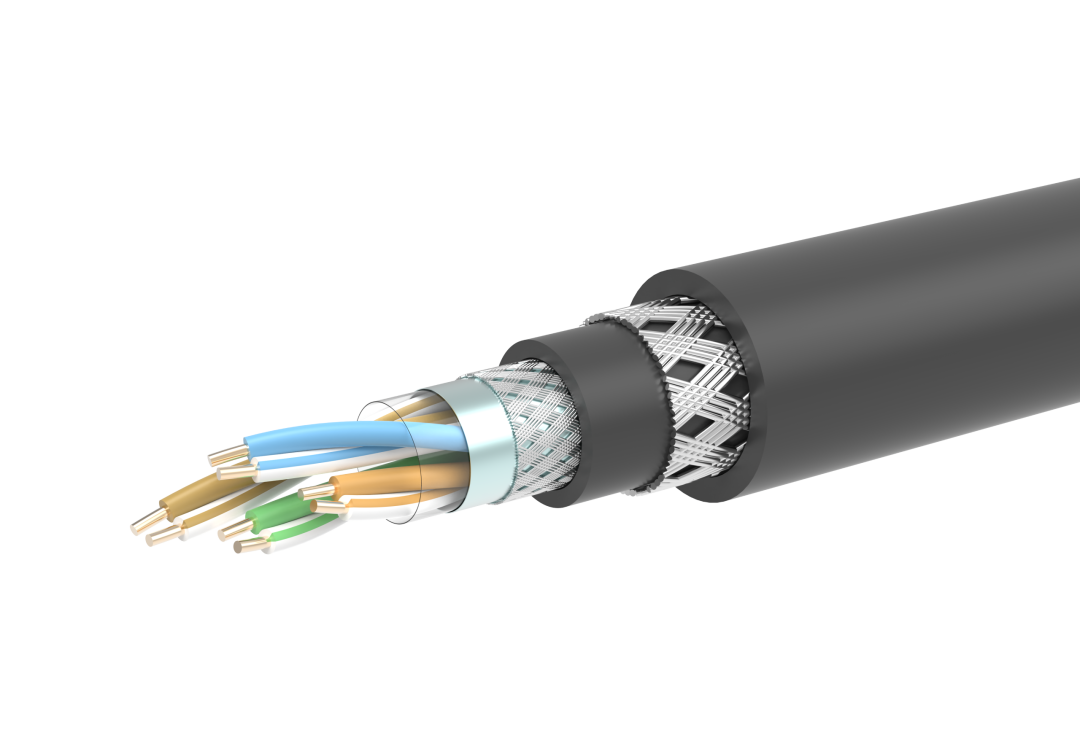

兆龙铠装CAT6A工业通信数据电缆

场景五：户储/小型光储系统

• 连接需求

• 户储及小型光储系统通常结构紧凑，设备接口集中，内部通信、穿板出线、短距离数据连接和辅助信号连接较多。相比大型电站场景，这类应用更关注空间利用、装配效率、接口一致性和后期维护便利性。




• 对应产品类型

• CAT5e组件：非屏蔽、单屏蔽、双屏蔽多种结构可选，多股导体，适合设备接口与柜内灵活布线，电缆具备UL&CE认证。

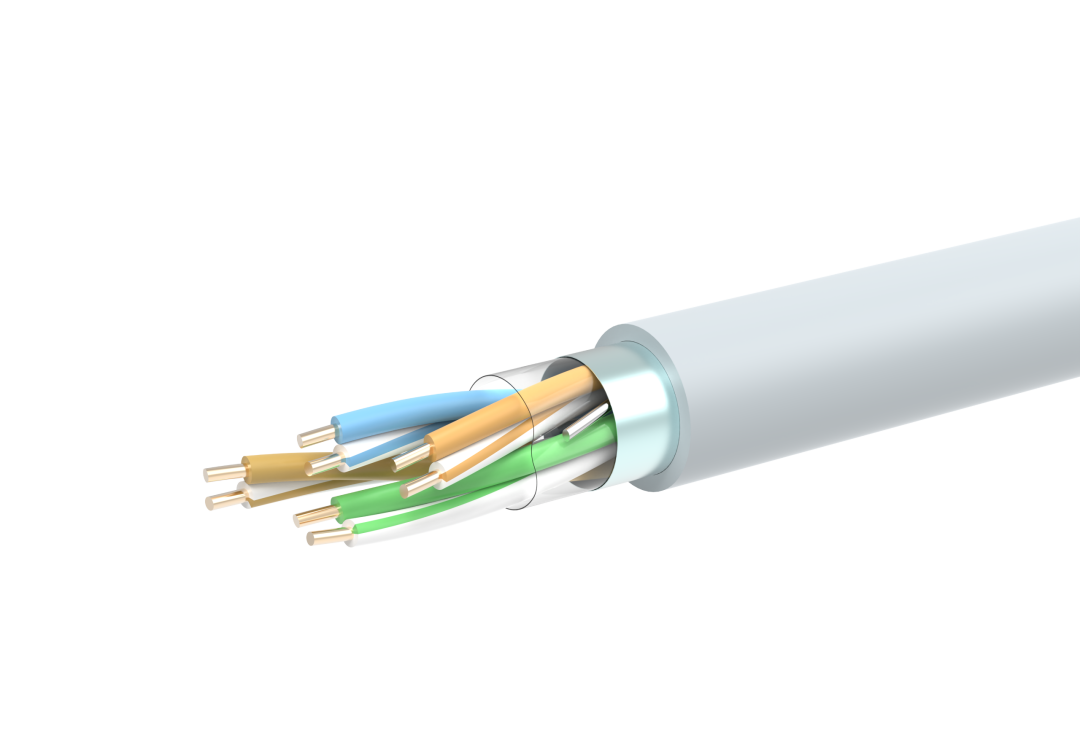

兆龙CAT5e电缆组件

场景六：光储系统控制与通信网络

• 连接需求

• 逆变器、PCS、储能系统与EMS之间的数据交互与协同控制，多节点组网，链路层级复杂，户外与工业环境并存，长时间连续运行。通信链路需要兼顾传输余量、抗干扰能力和长期运行稳定性。




• 对应产品类型

• CAT6A工业以太网电缆

• CAT6A RJ45组件

• 铠装工业通信电缆

从逆变器内部到户外敷设路径，从板间信号到系统级通信，不同连接位置对线缆的结构、屏蔽、护套和端接方式各有侧重。理解这些差异，有助于在系统设计中建立更清晰的连接逻辑。

兆龙互连（股票代码：300913）自1993年成立以来，始终专注于数据线缆、专用线缆及连接产品的研发与制造。公司是中国通信标准化协会全权会员、数据电缆国家标准起草单位。

在光伏储能领域，兆龙的工业以太网电缆、组件与系统化连接方案已在电池簇通信、系统级控制网络等关键链路中实现规模化应用，以高可靠性应对复杂工况的长期考验。

如需了解更多产品详情或获取选型支持，欢迎与我们联系。
