概述

•







  AI热潮下的铜连接热







  随着人工智能（AI）技术的迅猛发展，全球对算力的需求呈现爆发式增长。AI热潮正在重塑数据中心的生态，推动其迈向400G、800G甚至1.6T的超高速率时代。




  作为DAC、ACC和AEC的关键线缆材料，Twinax Cable以其卓越的信号传输性能，成为支持28G、56G、112G甚至224G时代的“传输利器”。那么，Twinax Cable究竟是什么？它为何能在AI驱动的高速互联场景中脱颖而出？本文将深入探讨Twinax Cable的结构、性能优势以及其在AI数据中心中的关键作用，并介绍兆龙互连如何通过自主研发的HSC系列裸线，为行业提供高效、经济的互联解决方案。














  什么是Twinax Cable双轴电缆？







  Twinax Cable是一种专为高速差分信号传输的铜缆，其名称来源于“twin axial”（双轴），指的是其采用两根平行导体来传输差分信号的独特结构。与传统的同轴电缆相比，Twinax Cable通过双芯设计显著提高了信号完整性、传输速度和带宽。这种电缆以低延迟、高带宽和优异的抗干扰能力著称，特别适合数据中心内短距离的高速互连场景。







  兆龙Twinax Cable




  Twinax Cable的典型结构由以下四个部分构成：

  • 导体Conductor：导体是信号传输的主体，通常采用高导电性的材料，如镀银铜或纯铜。镀银铜因其优异的导电性和抗氧化性能，常用于高端应用，能够显著提升信号传输效率。

  • 绝缘层Insulator：绝缘材料直接影响信号的衰减和传输速度。Twinax Cable通常采用低介电常数的材料，如氟化乙烯丙烯（FEP）或聚乙烯（PE），尤其是FEP发泡材料，因其极低的介电常数，能有效减少信号损耗。

  • 包带（屏蔽层）Shield：包带通常由铜或铝制成，包裹在绝缘层外部，起到抑制外部电磁干扰和控制阻抗的作用。精密的屏蔽设计确保了信号的稳定性，尤其在高频传输中至关重要。

  • 护套Jacket：护套是电缆的最外层，需具备高温耐受性和良好的弯折性能，以适应数据中心复杂的布线环境。Twinax Cable常见的护套材料包括聚酯（PET）、聚氯乙烯（PVC）或低烟无卤（LSZH）材料。







  兆龙Twinax Cable系列HSC-40I 27AWG










  Twinax Cable的关键信号完整性（SI）性能







  Twinax Cable凭借其独特的设计和制造工艺，在以下几个关键SI性能上表现出色，成为高速铜缆的首选：

  • 阻抗匹配与低损耗：


  • Twinax Cable通过优化的导体设计和低介电常数绝缘材料，显著减少信号衰减。此外，精确控制导体间距和屏蔽层结构，确保阻抗稳定（如85Ω或100Ω），有效降低插入损耗和反射损耗。这种低损耗特性使其能够支持112G甚至224G PAM4的高速传输。

  • 低串扰：

  • Twinax Cable采用精密的差分对设计和多层屏蔽结构，有效隔离相邻通道的干扰，确保信号完整性。这种低串扰特性在高密度布线环境中尤为重要，能够支持AI集群和超算系统中复杂的高速互联需求。

  • 超低对内延迟差（Intra-pair Skew）：

  • Twinax Cable通过共挤工艺和对称结构设计，将差分对的对内延迟差控制在皮秒级（通常小于10ps/m），确保信号的精准同步。













  兆龙互连自研HSC系列裸线







  作为高速互连解决方案提供商，兆龙互连凭借自主研发的Twinax裸线技术，为AI数据中心和超算系统提供了高性能、低成本的互联方案。公司HSC（High-Speed Cable）系列裸线产品，覆盖从28G到112G，甚至前沿的224G应用，满足从10G到1.6T的速率需求。

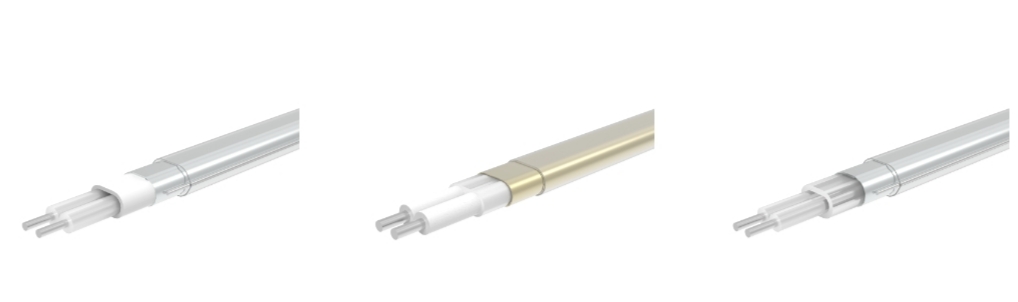

  从左至右，分别是兆龙Twinax Cable——HSC-56P 30AWG/HSC-40I 27AWG/HSC-56a 30AWG




  公司裸线产品具备以下优势：

  • 全系列覆盖：公司HSC系列裸线提供从32AWG到26AWG的多种线规选择，支持2对、4对、8对和16对的差分对配置，覆盖从低速（28G）到超高速（224G）的广泛应用场景。




    现有规格	系列	尺寸/AWG	应用
    	HSC-28	32/30/28/26	56G-PAM4      25G-NRZ
    	HSC-40	32/30/28/26	112G-PAM4
    	HSC-60	32/30/28/26	224G-PAM4

  兆龙TwinaxCable HSC系列规格应用表



  • 自主研发技术：公司采用先进的FEP物理发泡技术，显著降低绝缘材料的介电常数，从而减少信号衰减。同时，通过优化的导体材料（如高纯度镀银铜）和精密的屏蔽结构设计，提升了传输性能和信号完整性。










  • 高性价比：与光纤方案相比，公司Twinax Cable具有显著的成本优势。其轻薄、可折叠的特性支持高密度布线，可优化数据中心的空间利用率。此外，铜缆方案的功耗远低于光纤模块，更加节能环保，符合绿色数据中心的建设趋势。




  兆龙HSC系列裸线凭借高性能与可靠性优势，已广泛应用于AI集群、HPC系统及企业级数据中心等场景，助力客户在高速互联时代持续保持技术领先地位。













  欢迎联系，共创未来







  在AI和5G驱动的数字经济浪潮中，Twinax Cable作为数据中心和通信网络的“隐形脉络”，支撑起数字世界的超高速运转。而国产技术的崛起，更让这一领域迎来“自主可控”的新篇章。




  想了解兆龙HSC系列裸线如何赋能您的数据中心？欢迎联系我们，获取更多技术详情和定制化解决方案，共同开创高速互联的未来！




  ---
