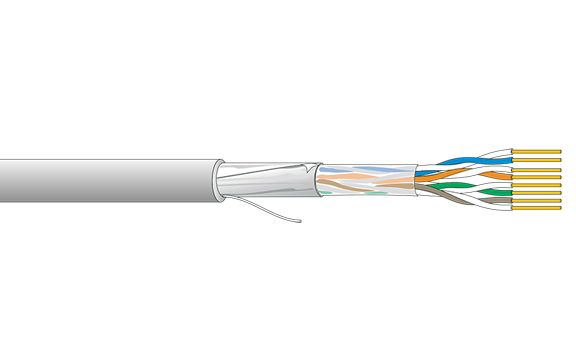

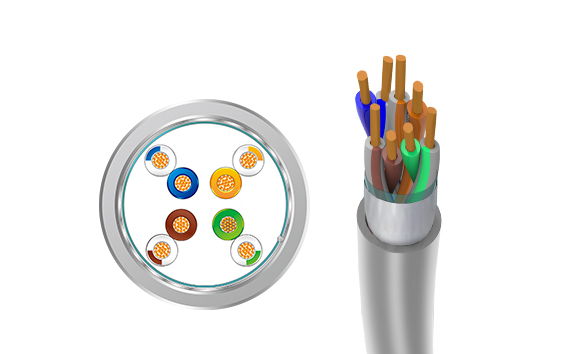

5e类屏蔽网线

采用优质无氧铜材,保证产品优良的拉伸性能和电阻性能; 优化设计的高速线缆节距技术、高速线缆生产工艺。通过权 威第三方检测机构 产品全面符合 REACH 和 RoHS 要求

分享到:

参考标准

GB/T 18015、ISO/IEC 11801、IEC 61156-5、EN 50173-1、

EN 50173-2、EN 50288-3-1、TIA-568-2.D、IEC 60332-1-1、

IEC 60332-1-2、IEC 60754-2、IEC 61034-1、IEC 61034-2、

UL444、UL1581、UL1666


物理参数

导       体:实心裸铜 24AWG

绝缘材料:高密度聚乙烯 HDPE

绝缘直径:1.00±0.05 mm

屏       蔽:铝箔(总屏蔽)

护套直径:6.2±0.4 mm(F/UTP)

护套材料:PVC 或 PE

工作温度:-30 ℃~ 60 ℃(PE)

               -20 ℃~ 60 ℃(PVC)


电气参数(20℃)

传输延时差:≤ 45 ns/100 m

传输速度:69%

电      容:≤ 5.6 nf/100 m

直流电阻:≤ 9.5 Ω/100 m

直流电阻不平衡:≤ 5%

对地不平衡电容:≤ 330 pf/100 m
