教育建筑系统综合布线设计

发布者:兆龙管理员 发布时间:2021-02-06
分享到:

1. 教育建筑系统综合布线设计

1.1. 教育建筑概述

教育建筑,是开展教育教学及其相关活动的特定场地和建筑,如:教学楼、图书馆、实验楼、体育馆、操场、办公楼、宿舍、食堂等建筑设施。

本产品解决方案主要针对新建、扩建、改建的教育建筑(教学楼、图书馆、实验楼、体育馆、操场、办公楼、宿舍、食堂等学校附属设施),根据”满足需求、适度超前的原则”,结合学校实际情况,系统设计应安全可靠、经济合理、技术先进、节能环保,为教育系统的教学、科研、办公、学习环境提供坚实的智能化基础保障。

对于改建、扩建的教育建筑,应根据原有的综合布线架构、结合实际需求进行设计。

1.2. 教育建筑通信系统

通信系统、信息网络系统、有线电视及卫星电视接收系统、广播系统、信息导引及发布系统、公共安全系统

1.3. 教育建筑系统的综合布线

1.3.1. 生命安全

教育建筑内人流集中、流量大;当发生灾害特别是火灾时,火灾产生的烟雾不易扩散,救援、疏散工作十分困难(据统计:80%的生命伤亡率均由浓烟造成);因此,在进行综合布线设计时,防火安全首要考虑。LSZH具有良好的低烟特性,燃烧时产生少量的烟雾,不产生有毒有害气体,万一发生火灾时,有利于逃生。

通信主干电缆、光缆采用LSZH阻燃材料

室外环境的通信主干电缆、光缆具有防雨淋和抗UV能力

1.3.2. 数据安全

屏蔽

屏蔽铜缆系统,将来自外界的干扰通过自身屏蔽材料泄放到地,保证网络数据的完整性和安全性。有以下情况时,建议采用屏蔽铜缆布线系统

传输的信息有保密要求

传输路径周围电磁干扰场强>3V/m时

冗余设计

WAP接入采用1+1冗余结构设计

高等学校和对数据可靠性有要求的中等学校的主干

1.3.3. 高速

对于新建的教育建筑,水平铜缆系统采用Cat6A铜缆系统

大型教育建筑的数据中心采用MPO连接方案

1.3.4. 数据分流

以下系统设置专用网络信息系统

教育内网、教育外网、一卡通系统、安全技术防范系统、涉密科研

1.3.5. 信息端口参考配置

普通教室的数据插座配置不少于2个,至少有一个在讲台

办公室按照5m²~10m²划分工作区,每个工作区应配置1~3个数据插座

多媒体教室和计算机教室应按照课桌位置布放相应数量的数据插座

高等学校的学生宿舍应根据学生数量配置相应数量的数据插座

1.3.6. WAP1设置

WAP最佳安装位置位于蜂窝中心

WAP的密度应随着人数、建筑面积的增加而增加

宿舍区域,每150m²设置1个WAP

在公共教室、图书馆、自习教室等大开间区域,WAP的设置应符合下表规定

人数

WAP数量

≤125

1WAP/25人

126~200

9

201~300

14

301~400

18

401~500

21

其他建筑,每230m²设置1个WAP

1.3.7. 其他

对高温、潮湿、电磁干扰、撞击、震动、有腐蚀性气体的场所,应选择工业级布线2

1:WAP:Wireless Access Point,无线接入点

2:关于工业级布线的更多信息,请参见《兆龙互连—工业建筑系统综合布线产品解决方案》

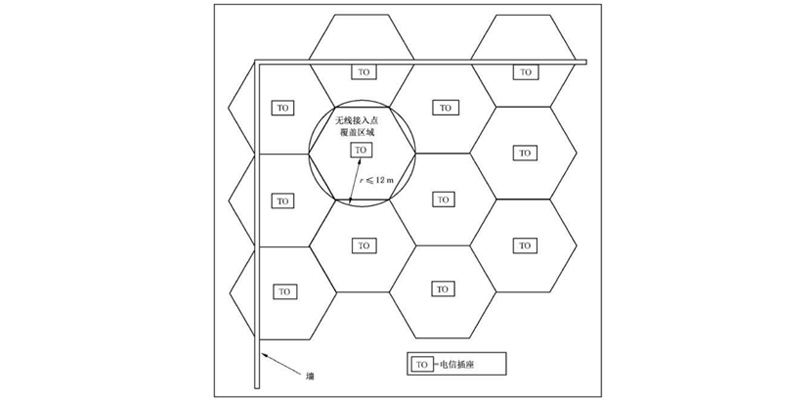

WAP设置图

2. 设计依据

ISO/IEC 11801《信息技术-用户基础设施结构化布线

ANSI/TIA 4966《教育设施的电信基础设施标准》

TIA TSB-162-A-2013 《无线接入点的电信布线指南》

GB/T50311《综合布线系统工程设计规范》

GB/T50314《智能建筑设计标准》

YD/T 926.1《大楼综合布线系统总规范》

YD/T 926.2《综合布线用电缆、光缆技术要求》

YD/T 926.3《综合布线用连接硬件技术要求》

JGJ 310《教育建筑电气设计规范》

JGJ 16《民用建筑电气设计规范》

3. 兆龙互连产品解决方案

根据现代教育建筑系统特点和设计依据,我们为该项目采用“数据机房MPO(多芯光纤连接器)、主干OM4多模光缆/OS2单模光缆+6A系统”FTTB+LAN系统解决方案,满足项目需求的同时,满足未来网络平滑升级。

3.1. 工作区子系统

3.2. 水平区子系统

3.3. 管理间子系统

3.4. 垂直子系统

3.5. 设备间子系统

100对110语音跳线架

1对110-110语音跳线2m,LSZH护套

24口抽拉式光纤配线架

LC双工光纤跳线OM3,LSZH护套

LC光纤尾纤OM3,1m

LC双工光纤适配器

42U标准网络机柜

3.6. 建筑群子系统

3.7. 数据中心MPO解决方案

3.7.1.  MPO配线架

3.7.2.  MPO配线架

3.7.3.  8芯MPO(OM3)主干光缆

3.8. 智能电子配线管理系统

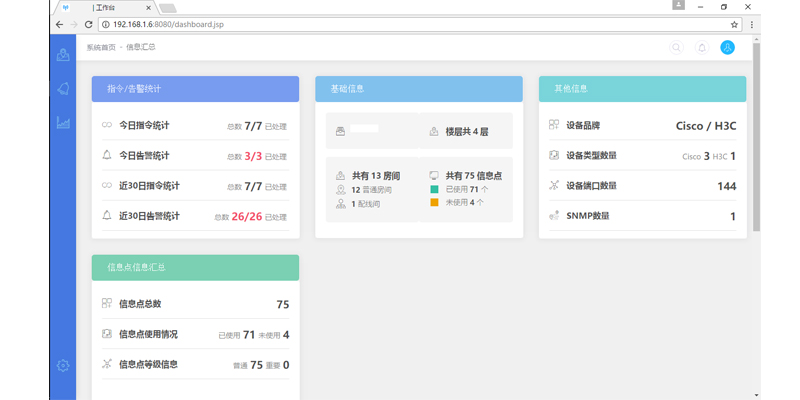

3.8.1.  智能电子配线管理平台


采用可视化图形界面,任何操作通过鼠标点击或拖拽完成。

采用B/S架构,支持客户端多种浏览器

多平台支持,支持Linux、Windows server、WindowsXP、Windows7

多语言支持,支持英文、中文界面及操作

信息点/配线架端口采用不同的颜色表现状态

授权多种工作模式和权限划分

关键数据、信息的导入、多形式报表输出

楼层图导入、信息点坐标信息导入

3.8.2.  电子配线智能管理单元(ZEPCU24)


采集配线架的数据,加工处理后上传给Server

通过内置WebSever对下连配线架进行初始设置

在机房环境给客户提供系统状态信息

通过DTU旋钮键盘对系统进行操作

提供24个标准RJ45接口,1~16只能连接配线架,17~24即能用于连接配线架,也可以用于级联DTU

支持Web-Server设置IP,建筑物信息,配线间机柜信息,配线架信息

提供一个OLED显示屏,显示LOGO、本DTU的IP地址、本DTU的ID

OLED屏幕界面支持中英文显示,根据不同的工作状态,可显示提示信息或进度条。

提供了一个Con1的上连DTU端口,一个Con2的管理端口

3.8.3.  S型智能6类非屏蔽配线架


提供24个增强型Cat6 网络通讯端口

内置扫描IC,自动扫描端口连接关系

提供1个RJ45管理端口(红色),连接DTU

每个通讯端口上方具有一个LED(红色)端口LED提供两种状态:

慢闪烁:指示跳线连接或断开(端口为空,表示需要连接;端口已经连接,则表示需要断开)

快闪烁:告警指示,表示本端口有非法连接或断开操作

配线架右侧具有一个双色LED,可以显示红或绿色,以表示通讯端口IDC的连接端。

标准机柜安装,1U高度

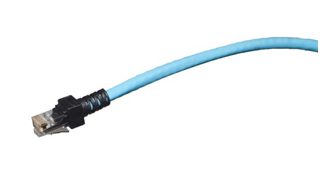

3.8.4. S型智能6类非屏蔽跳线


符合TIA/EIA CAT6标准的传输性能

9、10两针用于配线架端口间连接状态的传输

性:500次以上插接

线缆外径:4.57mm

触点材料:磷青铜,50微英寸镀金

   体:23AWG的多股铜线

护套材料:LSZH

绝缘强度:60Hz1000VAC条件下1分钟

耐压等级:150VAC

绝缘电阻:500M

3.8.5.  K型智能模块化配线架(Keystone安装空架)


提供24个标准Keystone安装口,支持各类Keystone结构模块

K型配线架兼容支持UTP及FTP系统

在每个Keystone安装口上部具有2个镀金触点,及一个LED(红色)端口LED提供两种状态:

慢闪烁:指示跳线连接或断开(端口为空,表示需要连接;端口已经连接,则表示需要断开)

快闪烁:告警指示,表示本端口有非法连接或断开操作

内置扫描IC,自动扫描端口连接关系

提供1个RJ45管理端口(红色),连接DTU

配线架右侧具有一个双色LED,可以显示红或绿色,以表示模块IDC的连接端

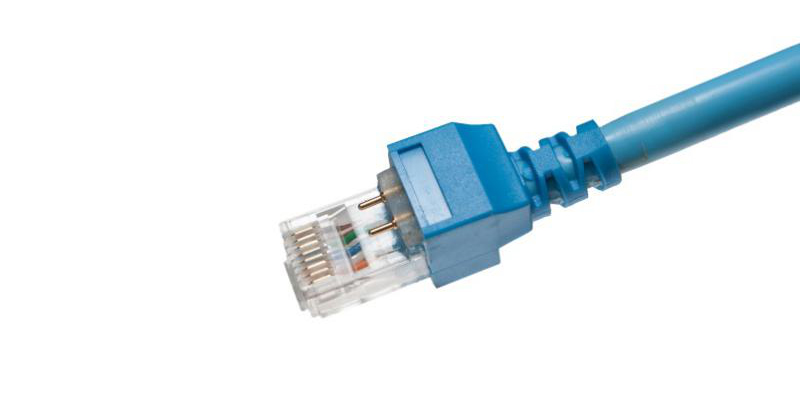

3.8.6.  K型智能六类非屏蔽跳线


符合TIA/EIA CAT6标准的传输性能

9、10两针用于配线架端口间连接状态的传输

性:500次以上插接

线缆外径:4.57mm

触点材料:磷青铜,50微英寸镀金

   体:23AWG的多股铜线

护套材料:LSZH

绝缘强度:60Hz1000VAC条件下1分钟

耐压等级:150VAC

绝缘电阻:500M

3.8.7.  S型智能光纤配线架-24口,双工LC


提供24个标准光纤双LC接口,

LC接口可以选择OM3、OM4多模,或者是SM单模

在每个LC接口中间具有2个镀金触点,上部有一个LED(红色)

内置扫描IC,自动扫描端口连接关系

提供1个RJ45管理端口(后部),连接DTU

配线架右侧具有一个双色LED,可以显示红或绿色,以表示LC后端的连接端。

标准机柜安装,1U高度

推拉式抽屉结构,带自锁功能

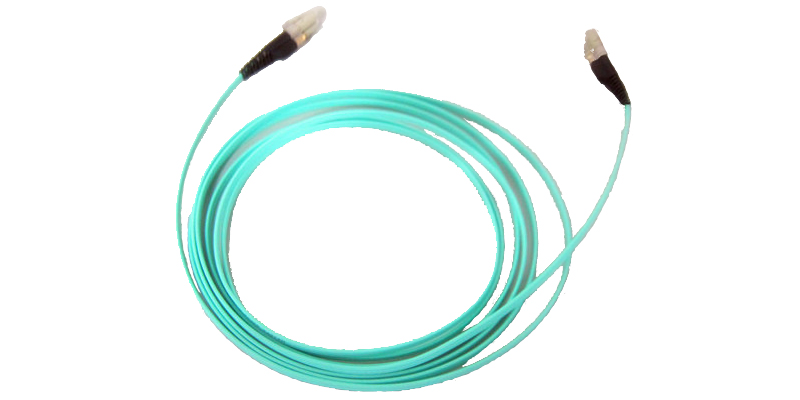

3.8.8.  S型智能多模OM3光纤跳线


铜触针提供用于配线架端口间连接状态的传输

线缆外形:光纤+铜缆+光纤,并排结构

   针:1.5mm直径,采用50微英寸镀金磷青铜,带弹簧

体:26AWG

导体数量:2芯光纤+2芯导线

   套:LSZH
