铜缆预连接(Pre-term Cu)用在哪里?
发布者:兆龙互连
发布时间:2021-10-21
在机房里,两个机柜需要通过铜缆连接,这时就可以采用预连接铜缆方案。在数据中心里,设备柜和列头柜需要若干根铜缆连接时,也可以采用预连接铜缆。
预连接铜缆有如下几种常用设计:
(1)
RJ45铜模块*N-----主干铜缆-----RJ45铜模块*N
*如下图:N=6,即:6个铜模块为一组,包裹好主干铜缆,长度按照设计(1-100米)100%测试通过,即插即用,施工方便。
(2)
RJ45水晶头*N-----主干铜缆-----RJ45水晶头*N

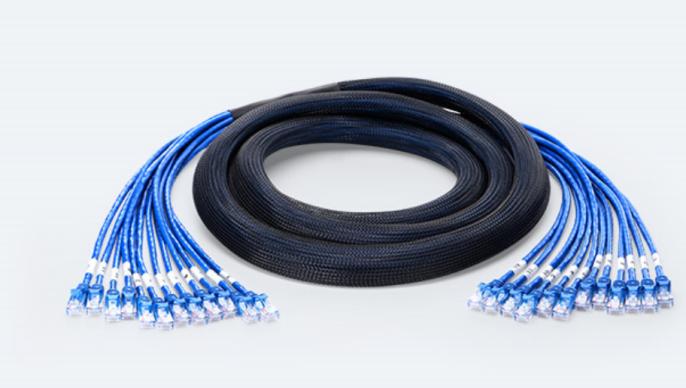

*如下图:N=12,即:12个RJ45水晶头为一组,包裹好主干铜缆。
(3)
RJ45铜模块*N-----主干铜缆-----RJ45水晶头*N
即:混合模式。
除此之外,还需要在设计方案是考虑如下几个因素:
1.
铜缆等级,Cat.5e, Cat.6或Cat.6A
2.
铜缆护套颜色(按照机房色彩管理设计)
3.
铜缆护套阻燃等级
4.
铜缆长度
5.
每捆铜缆的数量,建议采用6根,12根或24根。
兆龙互连,按照设计要求定制预连接铜缆,100% Fluke测试通过,并按照要求做好标签,方便施工,节省时间。
